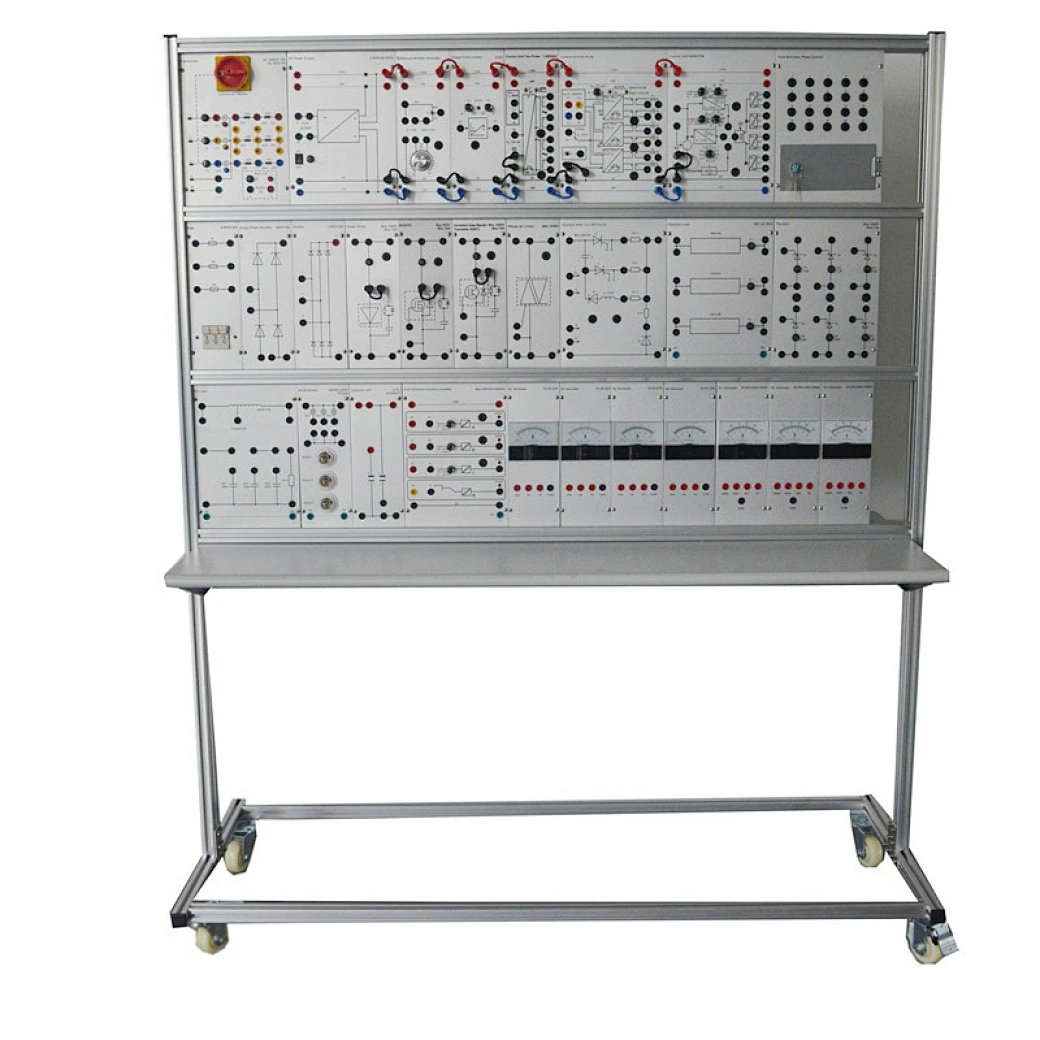

电力电子实训装置

不。

姓名

眼镜

数量

1

变压器

输出：交流：3 x 90V/1.5A，带 3 个中心抽头 45V

直流：220V/1A

输入：AC380V，50Hz 3相

1

2

控制单元六脉冲

单脉冲或脉冲串操作

可以为各种自然换向点设置相移：0°，30°，60°

输出：同步电压：1-440VAC

控制电压：0-+10VDC 输入：±15VDC

1

3

四通道隔离放大器

通道可以单独打开或关闭

频率范围：DC…80kHz

电压：最大620VDC/440VAC

带 LED 的过载指示 4mm 安全插座

输入：AC 240V，50Hz 1相

1

4

故障模拟相位控制

总共可以接通以下类别的 20 种故障：

中断/短路/组装错误/

故障组件/输入：AC 240V，50Hz 1 相

1

5

控制单元二脉冲

单脉冲或脉冲串操作

可以为各种自然换向点设置相移：0°、30°

输出：同步电压：1...250VAC

控制电压：0…+10VDC

输入：±15VDC

1

6

具有关断电路的晶闸管

主晶闸管和可关断晶闸管：

VDRM：最大800V

IT AV：最大 13A

TQ：35μs

续流二极管：

VRRM：最大1000V

IT AV：最大 8A

分流器：4 x 0.1 欧姆，1%

关断电容：4pF，450V

环形反应器：1 m H

1

7

控制单元 PWM/PFM

可选择以下控制模式进行操作：脉冲宽度调制 (PWM) 和脉冲频率调制 (PFM)

控制电压：0…+10VDC

脉宽调制器：

频率范围：20…200Hz / 0.2…2kHz/2…20kHz

脉冲占空因数：0…0.95

脉冲频率调制器：

脉冲持续时间范围：5…50μs / 50…500μs / 0.5…5ms

频率：20Hz…20kHz

输出放大器：

持续短路保护

通过 2 个 LED 指示开关状态

禁止输入

输入：±15VDC

1

8

参考变量生成器

输出：（可使用桥接插头选择）0…+10VDC

-10VDC…+10VDC

输入：±15VDC

1

9

触发点限制器

LED 重叠指示

整流器稳定性极限：0°…180°

逆变器稳定极限：180°…0°

输入：±15VDC

1

10

IGBT

绝缘栅双极最大1000V

晶体管最大10A

1

11

单相整流器

周期性重复峰值反转

电压：500V

通态电流：10A

保护： 快速熔断保险丝，带 RCD 抑制电路

1

12

保险丝

额定电压：415VAC

保护保险丝 2A x 3 个

1

13

功率二极管

最大1000V；最大10A

1

14

双向晶闸管

最大800V

1

15

电容器组

标称电容：2 x 1000μF

标称电压：415V

1

16

整流器

标称电压：3×400V

标称电流：10A

正向浪涌电流：300A

1

17

场效应管

最大500V；最大10A； 0.6Ω

4

18

灯泡插座

白炽灯 x 3 盏

输入：AC 240V，50Hz 1相

1

19

电阻负载

电阻100Ω×3个

保护保险丝 1 A x 3 个

20

直流电源

两个红色 LED（电压监视器）

4 毫米插座

输出：115VDC&+SVDC

输入：AC 240V，50Hz 1相

1

21

晶闸管

晶闸管 x 6 个

保护保险丝 1.5A x 6 个

最大1000V；最大12A

1

22

交流电压表

测量模式：交流

电压范围：5V、50V、250V、1000V

2

23

交流电流表

测量模式：交流

电流范围：1A、5A、25A

2

24

直流电压表

测量模式：直流

电压范围：5V、50V、250V、1000V

2

25

直流电流表

测量模式：直流

电流范围：1A、5A、25A

2

26

RLC负载

电阻1KΩ

电感器 50m H 2.5A，抽头位于 12.5m H

电容器 4/8/16μF，450VAC

1
