电子技术实验装置
GTET-1003
技术参数 尺寸：1500x600x1700mm 电源：三相，AC380V/50Hz 重量：约150kg
交货
EXW
最低订单
1 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量

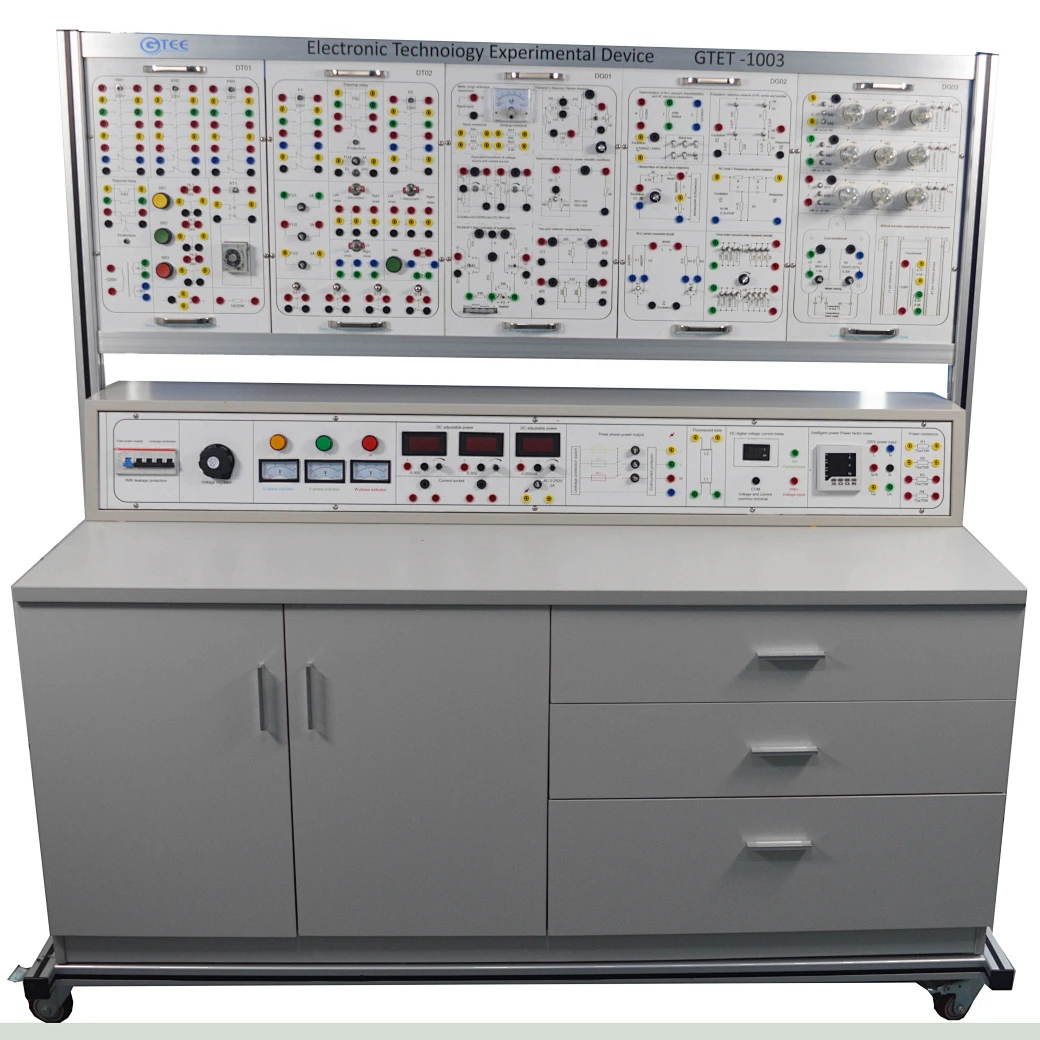

电子实验装置采用吊箱，方便实验的进行。电子实验技术装置是模拟电路和数字电路技术训练的理想装置。该实验装置技术装置可进行基础实验、数字电路实验和模拟电路实验。该电子实验装置还适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，该训练技术装置还可作为技工学校、职业教育中心、职业资格鉴定站技能培训和技能鉴定的考核装置。
技术参数
尺寸：1500x600x1700mm
电源：三相，AC380V/50Hz
重量：约150kg
产品构成
不。 | 姓名 | 眼镜。 | 数量 |
1 | 训练凳 | 1 | |
2 | 训练桌 | 1 | |
3 | 模拟电子挂盒 | DZ01 | 1 |
4 | 数码电子挂盒 | DZ02 | 1 |
5 | 电工基本挂箱1 | DG01 | 1 |
6 | 电工基本挂箱2 | DG02 | 1 |
7 | 电工基本挂箱3 | DG03 | 1 |
8 | 元件盒 | DG04 | 1 |
9 | 继电器控制挂盒1 | DT01 | 1 |
10 | 继电器控制挂盒2 | DT02 | 1 |
11 | 手枪式插头线 | 50厘米 | 16 |
12 | 手枪式插头线 | 80厘米 | 10 |
13 | 带离心开关的电机 | 1 | |
14 | 自锁线 | 50 | |
15 | 前副线圈 | 1 | |
16 | IC配件 | 1 | |
17 | 电度表 | 1 |
不。 | 物品 | 评论 |
1 | 实验台 | 木钢结构，铁质喷塑，耐磨防火板，配有抽屉和柜子用于存放工具、配件 |
2 | 电源控制面板 | 含后置直流数字电压、电流功率因数表，两路直流稳压电源；恒流源、信号源、三相交流电源、单相电源、交流低压电源 |
3 | 实验挂箱 | 电工实验室吊箱×4套、模拟电子实验吊箱×1套、数字电子实验箱×1套、电力传动实验箱×1套 |
4 | 180瓦三相异步电机 | 星形/三角形连接；铝合金外壳 |
5 | 其他的 | 测试线1套，实验说明书 |
训练课程
基础实验：
1、基本电工仪表的使用及测量误差的计算
2、减少仪器测量误差的方法
3、电路元件伏安特性测绘
4、电位、电压的测量及电路电位的绘制
5. 基尔霍夫定律的验证
6. 叠加原理验证
7、电压源和电流源的等效变换
8.戴维南定理和诺顿定理的验证
9. 最大功率传输条件的确定
10、受控源VCVS、VCCS、CCVS、CCCS实验研究
11、典型电信号的观察和测量
12、一阶RC电路响应测试
13.研究二阶动态电路的响应
14、R、L、C元件阻抗特性测量
15、三表法测量电路等效参数
16.正弦稳态交流电路相量研究
17. RC选频网络特性测试
18、R、L、C串联谐振电路研究
19、二端口网络测试
20.负阻抗转换器
21. 回转器
22、互感电路的观察
23、单相变压器铁芯特性试验
24、三相交流电路电压、电流测量
25、三相电路功率测量
26、单相电表的校验
27、功率因数和相序测量
模拟电路实验：
1、共发射极晶体管单管放大器
2.场效应管放大器
3.负反馈放大器
4. 射极跟随器
5. 差分放大器
6、集成运放指标测试
7.集成运算放大器的基本应用（一）
8.集成运算放大器的基本应用（二）
9.集成运算放大器的基本应用（三）
10.集成运算放大器的基本应用（四）
11、低频功率放大器（一）
12.低频功率放大器（二）
13. RC正弦振荡器
14. LC正弦振荡器
15.函数发生器的组装与调试
16.电压频率转换电路
17. 稳压直流电源(I)
18. 稳压直流电源（二）
19.晶闸管控制整流器
数字电路实验：
1. 集成逻辑电路连接及驱动
2、组合逻辑电路实验分析
3、组合逻辑电路的设计与测试
4. 解码器及其应用
5. 触发器及其应用
6.移位寄存器及其应用
7.脉冲分配器及其应用
8.利用门电路产生脉冲信号
9. 单稳态多谐振荡器和施密特触发器
10、555时基电路及其应用
11.D/A、A/D转换器
