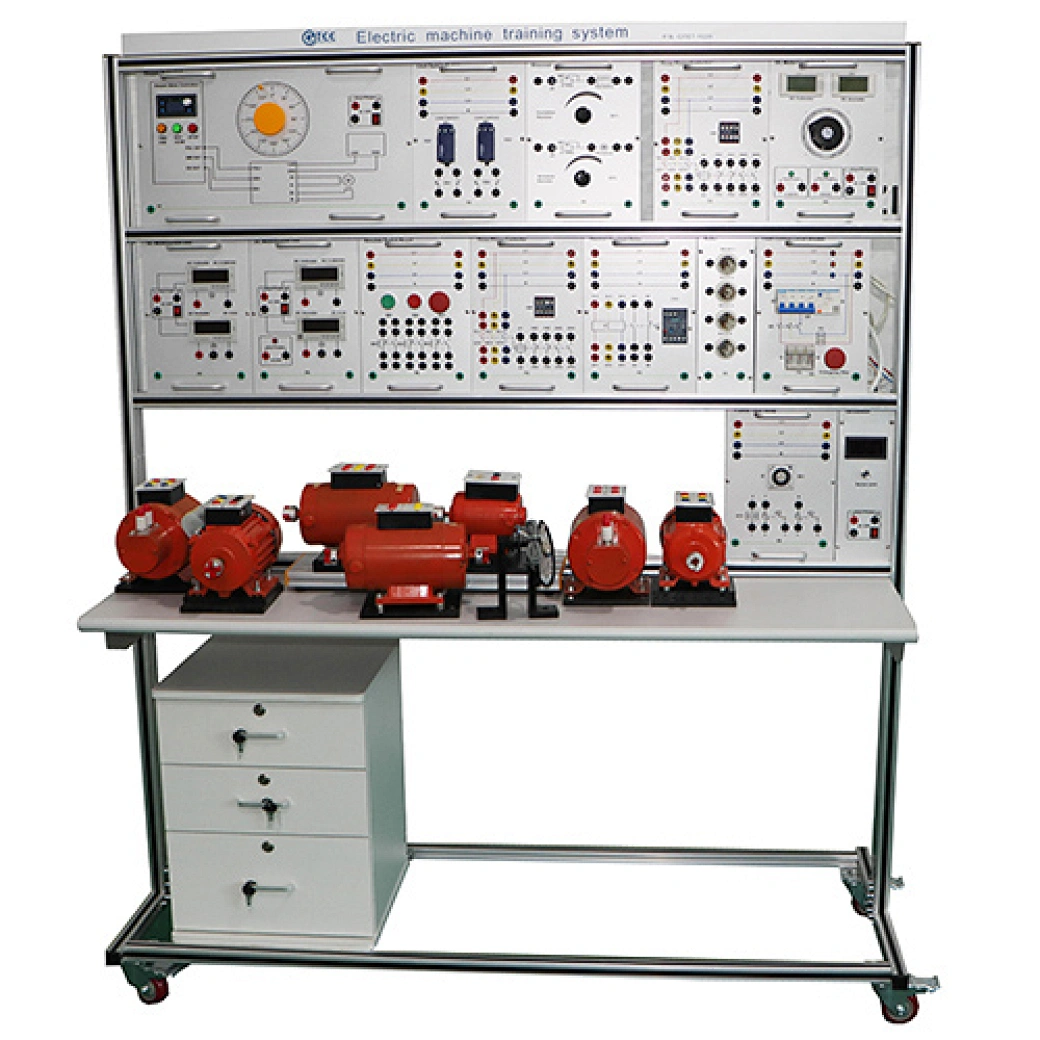

电机实训设备机电一体化实训系统

GTET-1020

交货:

EXW

最低订单:

1 组

供货能力:

30组 / 月

原出产地:

广州,中国

备货期:

45天

技术参数电源：三相, AC380V/50Hz 尺寸：1500*660*1800mm 重量：约150kg

数量:

发联系信

电机实训设备机电一体化实训系统适用于电机技能开发和实训中的实验和测试。机电一体化实训系统电机实训设备是一种实用的电气实验室设备。该电机实训设备可用于学习电机的基础知识、工艺准备、加工装配、检验工作等知识和技能。电工实验设备也适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，机电一体化实训系统电气实验设备还可作为技工学校、职教中心、职业资格鉴定站技能培训、技能鉴定的考核装置。

技术参数

电源：三相，AC380V/50Hz

尺寸：1500*660*1800mm

重量：约150kg

产品描述

电机实训系统适用于电机技能开发和培训中的实验和测试。

产品构成

不。	姓名	眼镜	数量
1	直流复合电机	300 W/220VDC，速度：1500 rpm	1套
2	单相同步发电机	300 W/220VAC，速度：1500 rpm	1套
3	永久分体电容电机	250 W/220VAC，速度：1500 rpm	1个
4	三相感应电机	370W/三相 380VAC，速度：1500 rpm，连接方式：Δ & Y	1套
5	三相同步发电机	300W/三相380VAC，转速：1500 rpm，连接方式：Y	1套
6	直流他励电机	250W/220VDC，速度：1500转/分钟	1个
7	交流测量模块	电压表：0~500VAC，电流表：0~2A，	1套
7	交流测量模块	电压表：0~500VAC，电流表：0~2A，	1套
8	直流测量模块	电压表：0~500VDC，电流表：0~2A，输出：220~250VDC	1套
8	直流测量模块	电压表：0~500VDC，电流表：0~2A，输出：220~250VDC	1套
9	指示灯泡模块	输入：AC220V，50Hz；单相，4个白炽灯	1个
10	热过载继电器模块	额定电压：220VAC，额定电流：1.0A-22A	1套
11	限位开关模块	额定电压：220VAC，2-off限位开关	1套
12	模拟开关板	额定电压：220VAC，2个按钮	1个
13	故障电流断路器	三断保护熔断器； 2 A，指示灯 L1、L2 和 L3，故障电流断路器 3 极输入：AC 380V/50Hz 3 相	1个
14	三相接触器	额定电压：380VAC，额定电流：最大 10 A线圈电压：220VAC	1个
15	变阻器	2 保护熔断器； 2A，励磁电阻：0~1kΩ，电枢电阻：0~100Ω	1个
16	Y-Delta 定时器继电器	线圈电压：220VAC，触点：常开（NO）和常闭（NC）时间：0~60秒	1个
17 号	直流电机控制单元	输出：0~240VDC，固定250VDC，输入：AC 220V，50Hz单相	1个
18	转速表	转速范围：0~9999rpm，输入：AC 220V	1个
19 号	测速发电机模块	速度：1500 rpm，输出：最大。 20伏直流电	1个
20	步进电机单元	频率：5Hz、50Hz、100Hz、500Hz、1kHz、5kHz 计数器复位功能，方向：CW或CCW	1个
21	转速传感器模块	与直流电机控制单元/转速表一起使用	1个
22	连接线	用于连接连接点 4 mm	1套

训练课程

1.启动控制（三相异步电机点动控制电路）

2.自锁控制（三相异步电机自锁控制电路）

3、开关互联正反向控制电路工作原理

4.电器电压和电流测量

5.步进电机驱动

6.直流电机调速及测速

7.三相交流发电机驱动

8. 单相交流发电机驱动

9.直流发电机驱动

10.定时器继电器的使用

11.接触器首次连接（KM）

12.接触器二次接线（KM）

13.接触器第三次接线（KM）

14.接触器第四接法（KM）

15、接触器联动正反转控制电路（1）

16.接触器互连正反转控制电路（二）

17.行程开关自动停止控制

18.星形-三角形连接
