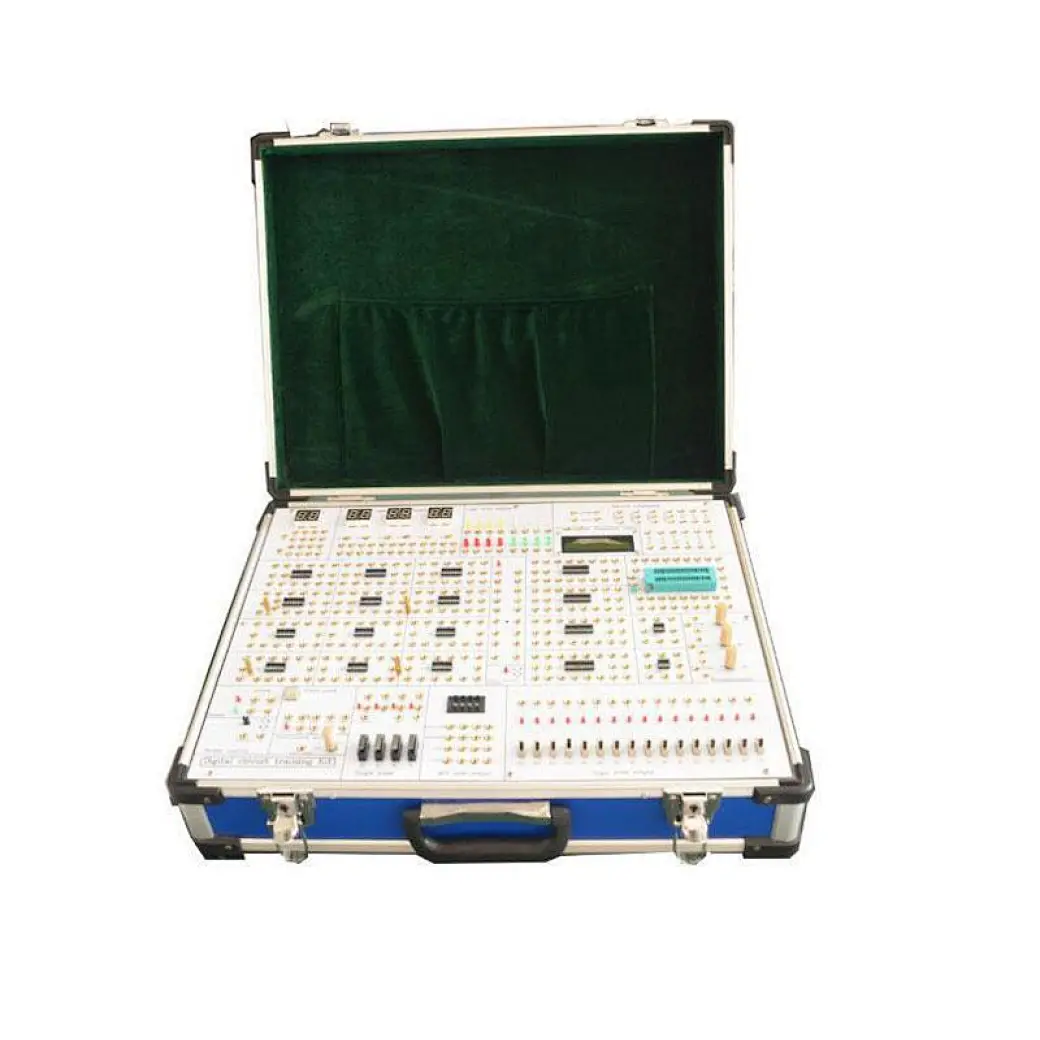

数字电路实训套件
GTET-D8
技术参数 尺寸：约500mm×380mm×160mm 电源：单相，AC 220V±10% ,50HZ 重量：约5kg
交货
EXW
最低订单
10 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
该数字电路实训教学设备采用高品质元器件，该教学设备是为进行多种类型的数字电路实验而设计的，数字电路实训电工实验室设备适用于职业技术学校和高等院校的电子技术研发。电工实验设备也适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，数字电路实训装置电工实验室设备还可作为技工学校、职业教育中心、职业资格鉴定站进行技能培训和技能鉴定的教学设备。
技术参数
尺寸：约500mm×380mm×160mm
电源：单相，AC 220V±10%，50HZ
重量：约5kg
产品构成
不。 | 姓名 | 眼镜 | 数量 |
1 | 6位高精度数字频率计 | 0-.9999MHZ，误差<1HZ（CPLD芯片设计） | 1个 |
2 | 手动单脉冲电路 | 可同时输出正负脉冲，脉冲幅度为TTL电平。 | 2组 |
3 | 5路定频脉冲源 | 1HZ,1KHZ,10KHZ,100KHZ,1MHZ | 1个 |
4 | 连续脉冲，输出TTL电平 | 1个 | |
5 | 8位独立逻辑电平开关 | 输出“0”、“1”电平（正逻辑） | 1个 |
6 | 8位数字逻辑电平显示电路 | 由红色LED和驱动电路组成 | 1个 |
7 | 4位数字BCD译码显示电路 | 由八位LED数码管组成 | 1个 |
8 | 1位八位LED数码管 | 1个 |
训练课程
1. 晶体管开关特性
2. TTL逻辑功能及参数测试
3. CMOS逻辑功能及参数测试
4.连接和集成驱动程序逻辑电路
5、组合逻辑电路的设计与测试
6. 解码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10.移位寄存器及其应用
11.脉冲分频器及其应用
12.由门电路产生脉冲信号
13、555时基电路及其应用
14. 承兑汇票,A/D转换器
15. 竞赛响应者
16.电子秒表
17. 3-1/2直流数字电压表
18.数字频率计
19. 拔河游戏
20.随机存取存储器2114A及其应用
21、交通灯自动控制器
22.汽车尾灯控制器
