基础气动、液压实训装置
GTPHT-0002
技术参数 尺寸：约1500mm×700mm×1720mm 电源：输入AC220V、50Hz，输出DC24V、AC220V 重量：约300kg
交货
EXW
最低订单
1 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量

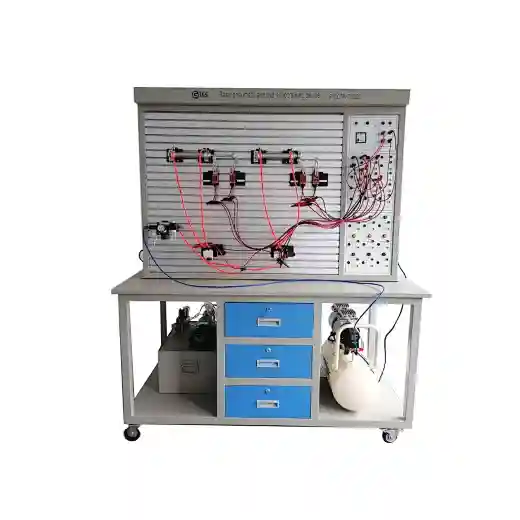

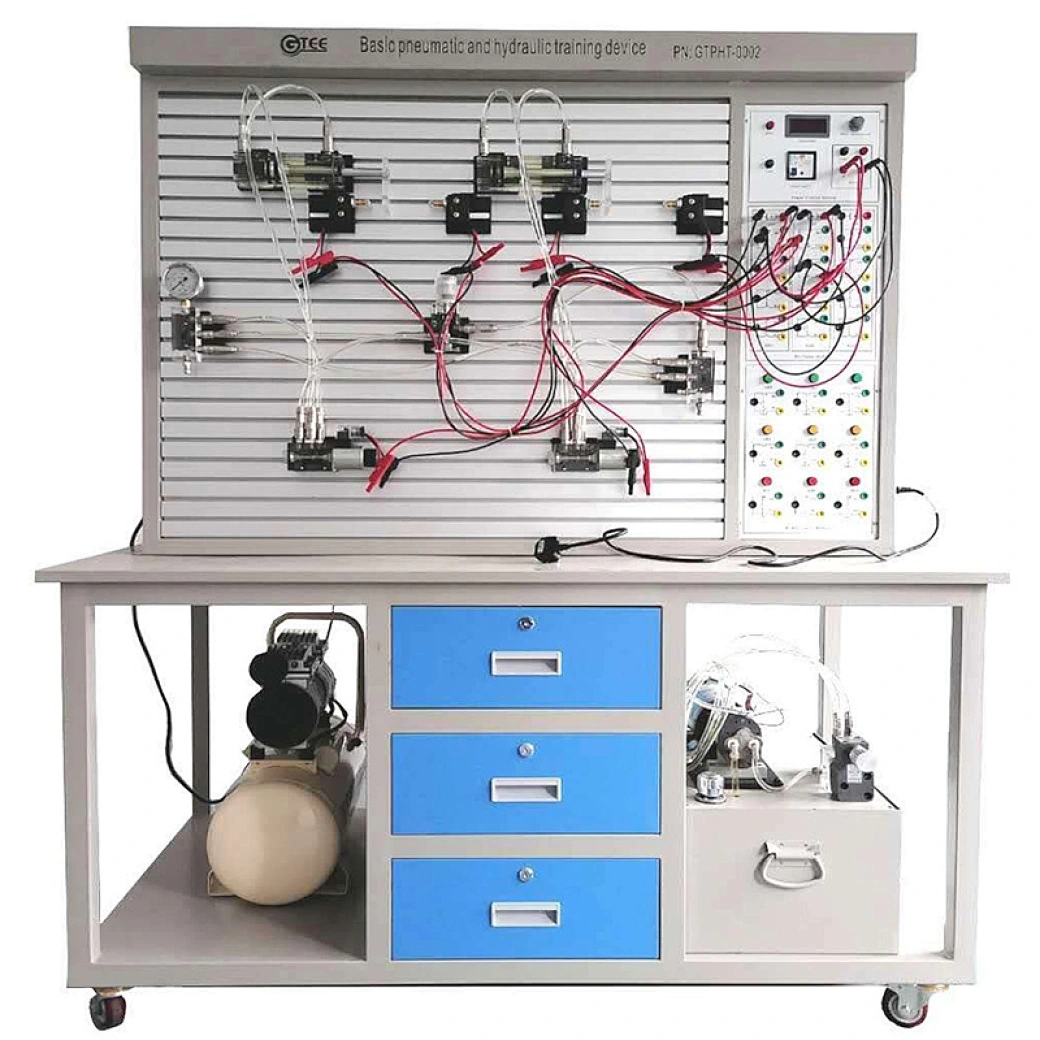

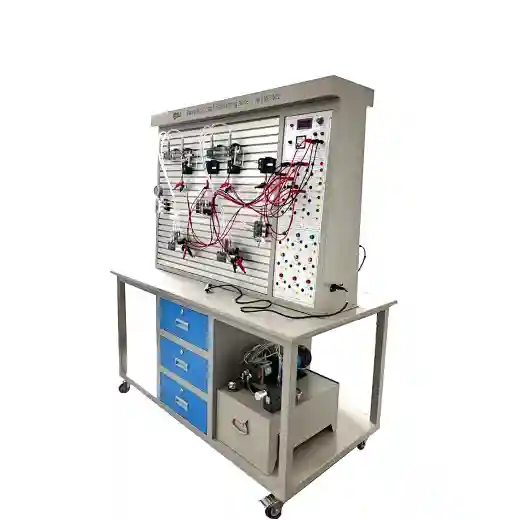

实验装置液压气动实训台采用双面结构，是一种实验台液压气动实训装置，为两组四名学生提供进行气动液压试验实验的场所。职业实训设备液压气动实训装置可同时进行气动液压实验。双面综合气动、液压实验，优化共享资源，提高产品性能。该职业实训设备液压气动实训装置整体结构简单、实用。液压气动实训台职业实训设备采用透明液压元件，方便了解液压系统的工作原理。液压气动实训台也适用于高职院校、中等职业院校的教学和技能培训。
技术参数
尺寸：约1500mm×700mm×1720mm
电源：输入AC220V、50Hz，输出DC24V、AC220V
重量：约300kg
产品构成
气动：
不。 | 姓名 | 眼镜 | 数量 |
1 | 实验台 | 1个 | |
2 | 元件安装面板 | 继电器控制单元、信号输入单元、 | 1个 |
3 | 空气压缩机 | 10L、0.7Mpa | 1个 |
4 | 单作用气缸 | MSAX25×100-CA | 1个 |
5 | 双作用气缸 | MAX25×100-CA | 2个 |
6 | 油水分离器 | AC2000 三联件 | 1个 |
7 | 减压阀（带压力表） | AR2000 | 1个 |
8 | 5/2手柄梭阀 | 4H210-08 | 1个 |
9 | 5/2单电磁梭阀 | 4V210-08(直流24V) | 2个 |
10 | 5/2双联电磁梭阀 | 4V220-08(直流24V) | 1个 |
11 | 5/3双联电磁梭阀 | 4V230-08(直流24V) | 1个 |
12 | 5/2 单气动控制 | 4A210-08 | 2个 |
13 | 5/2双气动控制 | 4A220-08 | 2个 |
14 | 2/2 旋钮阀 | MOV-02 | 1个 |
15 | 2/2按钮阀 | MOV-03A | 1个 |
16 | “OR”闸板梭阀 | ST-08 | 2个 |
17 | 快速排气阀 | QV-08 | 2个 |
18 | 单向节流阀 | KLA-08 | 2个 |
19 | 单向节流阀（安装在气缸上） | JSC601 | 7 件 |
20 | 单向阀 | 1/4 | 2个 |
21 | 顺序阀 | 设计和制作 | 2个 |
22 | 空气电容器 | 设计和制作 | 1个 |
23 | 六通阀 | 设计和制作 | 2个 |
24 | 磁力开关 | 设计和制作 | 4 件 |
25 | 工具 | 1套 | |
26 | 配件 | 1套 |
液压：
不。 | 姓名 | 眼镜 | 数量 |
1 | 实验台 | 1个 | |
2 | 元件安装面板 | 继电器控制单元、信号输入单元、 | |
3 | 拖动电机和速度控制器 | 400瓦，1500转/分钟 | 1套 |
4 | 齿轮油泵 | 10L/min，0-1.6Mpa | 1个 |
5 | 油箱 | 1个 | |
6 | 辅助油箱 | 1个 | |
7 | 气缸限位板 | 2个 | |
8 | 气缸（带行程碰撞块） | 2个 | |
9 | 弹簧复位气缸 | 1个 | |
10 | 增压缸 | 1个 | |
11 | 检查阀门 | 2个 | |
12 | 先导式止回阀 | 2个 | |
13 | 溢流阀 | 2个 | |
14 | 节流阀 | 1个 | |
15 | 调速阀 | 2个 | |
16 | 顺序阀 | 2个 | |
17 | 减压阀 | 1个 | |
18 | 2/2电磁阀 | 1个 | |
19 | 4/2电磁阀 | 2个 | |
20 | 4/3电磁阀 | O型 | 1个 |
21 | 4/3电磁阀 | H型 | 1个 |
22 | 4/3电磁阀 | M型 | 1个 |
23 | 手动换向阀 | 1个 | |
24 | 压力继电器 | 1个 | |
25 | 限位开关（常闭） | LX19-001 | 2个 |
26 | 限位开关（常开） | LX19-001 | 2个 |
27 | 压力计 | 0-1.0Mpa | 3 件 |
28 | 三路 | 2个 | |
29 | 四路 | 2个 | |
30 | 工具 | 1套 | |
31 | 配件 | 1套 |
训练课程
气动：
- 单作用气缸换向回路
- 双作用气缸换向回路
- 单作用气缸速度控制回路
- 双作用气缸单相速度控制回路
- 双作用气缸调速回路
- 速度切换环
- 缓冲循环
- 二次压力控制回路
- 计数循环
- 延迟循环
- 联锁环
- 单缸单往复控制回路
- 单缸连续往复动作回路
- 直筒和旋转筒的顺序动作回路
- 多缸顺序工作循环
- 双气缸同步动作回路
- 四缸联动回路
- 卸料循环
- “OR”闸阀梭阀的应用回路
- 快速排气阀的应用回路
- 高低压切换控制回路
- 过载保护回路
液压：
- 使用换向阀的换向回路
- 使用“O”功能换向阀的锁定回路
- 采用液控单向阀的闭锁回路
- 压力设定回路
- 两级压力回路
- 使用减压阀减少回路
- 使用压力缸增压回路
- 采用换向阀卸荷回路
- 进油节流调速回路
- 回油节流调速回路
