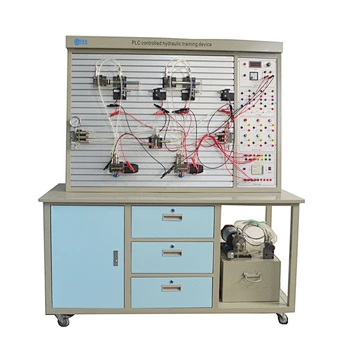

Базовое пневматическое и гидравлическое учебное устройство

GTPHT-0002

Доставка:

EXW

минимальный заказ:

1 задавать

Емкость поставки:

30задавать / месяц

Оригинальное происхождение:

Гуанчжоу, Китай

Период хранения:

45день

Технические параметры Размеры: около 1500 мм × 700 мм × 1720 мм Источник питания: вход переменного тока 220 В, 50 Гц, выход постоянного тока 24 В, переменного тока 220 В Вес: около 300 кг

количество:

отправить контакт

Гидравлический и пневматический тренажер экспериментального устройства имеет двухстороннюю конструкцию, представляет собой экспериментальный стол, гидравлическое и пневматическое учебное устройство обеспечивает места для проведения пневматических и гидравлических испытательных экспериментов для двух групп по четыре студента. Гидравлическое и пневматическое учебное оборудование для профессионального обучения может выполнять одновременно двусторонние комплексные пневматические и гидравлические эксперименты, оптимизация и совместное использование ресурсов, а также улучшение характеристик продукции. Общая структура гидравлического и пневматического учебного устройства для профессионального обучения проста и практична. Гидравлический и пневматический тренажер для профессионального обучения использует прозрачные гидравлические компоненты для облегчения понимания принципа работы гидравлической системы. Гидравлический и пневматический тренажер также подходит для обучения и повышения квалификации в высших профессиональных колледжах и средних профессиональных колледжах.

Технический параметр

Размер: около 1500 мм × 700 мм × 1720 мм.

Источник питания: вход переменного тока 220 В, 50 Гц, выход постоянного тока 24 В, переменного тока 220 В.

Вес: около 300 кг

Состав продукта

Пневматический:

Нет.	Имя	Характеристики	КОЛ-ВО
1	Экспериментальный стенд		1 шт
2	Панель установки компонентов	Блок управления реле, Блок ввода сигналов,	1 шт
3	Воздушный компрессор	10 л, 0,7 МПа	1 шт
4	Цилиндр одностороннего действия	MSAX25×100-CA	1 шт
5	Цилиндр двойного действия	МАКС25×100-СА	2 шт.
6	Водомасляный сепаратор	AC2000 Тройные детали	1 шт
7	Редукционный клапан (с манометром)	АР2000	1 шт
8	5/2 Ручка челночного клапана	4Х210-08	1 шт
9	5/2 Одиночный электромагнитный челночный клапан	4В210-08(24В постоянного тока)	2 шт.
10	5/2 Двойной электромагнитный челночный клапан	4В220-08(24В постоянного тока)	1 шт
11	5/3 Двойной электромагнитный челночный клапан	4В230-08(24В постоянного тока)	1 шт
12	5/2 Одиночное пневматическое управление	4А210-08	2 шт.
13	5/2 Двойное пневматическое управление	4А220-08	2 шт.
14	2/2-рычажный клапан	МОВ-02	1 шт
15	2/2-кнопочный клапан	МОВ-03А	1 шт
16	Задвижка-челнок «ИЛИ»	СТ-08	2 шт.
17	Быстрый выпускной клапан	QV-08	2 шт.
18	Односторонний дроссельный клапан	ОАК-08	2 шт.
19	Односторонний дроссельный клапан (установлен на цилиндр)	АО601	7 шт.
20	Односторонний клапан	1/4	2 шт.
21	Клапан последовательности	Разработано и сделано	2 шт.
22	Воздушный конденсатор	Разработано и сделано	1 шт
23	Шестиходовой клапан	Разработано и сделано	2 шт.
24	Магнитный переключатель	Разработано и сделано	4 шт.
25	Инструменты		1 комплект
26	Аксессуары		1 комплект

Гидравлический:

Нет.	Имя	Характеристики	КОЛ-ВО
1	Экспериментальный стенд		1 шт
2	Панель установки компонентов	Блок управления реле, Блок ввода сигналов,
3	Перетащите двигатель и регулятор скорости	400 Вт, 1500 об/мин	1 комплект
4	Шестеренчатый масляный насос	10 л/мин, 0-1,6 МПа	1 шт
5	Топливный бак		1 шт
6	Вспомогательный топливный бак		1 шт
7	Стопорная пластина цилиндра		2 шт.
8	Цилиндр (с блоком столкновения ударов)		2 шт.
9	Цилиндр с пружинным возвратом		1 шт
10	Цилиндр под давлением		1 шт
11	Обратные клапаны		2 шт.
12	Обратные клапаны с пилотным управлением		2 шт.
13	Перепускной клапан		2 шт.
14	Дроссельный клапан		1 шт
15	Клапан регулирования скорости		2 шт.
16	Клапан последовательности		2 шт.
17	Редукционный клапан давления		1 шт
18	2/2 электромагнитный клапан		1 шт
19	4/2 электромагнитный клапан		2 шт.
20	Электромагнитный клапан 4/3	тип О	1 шт
21	Электромагнитный клапан 4/3	Тип Н	1 шт
22	Электромагнитный клапан 4/3	Тип М	1 шт
23	Ручной реверсивный клапан		1 шт
24	Реле давления		1 шт
25	Концевой выключатель (нормально закрытый)	LX19-001	2 шт.
26	Концевой выключатель (нормально открытый)	LX19-001	2 шт.
27	Манометр	0-1,0 МПа	3 шт.
28	трехходовой		2 шт.
29	Четыре пути		2 шт.
30	Инструменты		1 комплект
31	Аксессуары		1 комплект

Учебный курс

Пневматический:

Реверсивный контур цилиндра одностороннего действия
Реверсивный контур цилиндра двустороннего действия
Контур регулирования скорости цилиндра одностороннего действия
Однофазный контур регулирования скорости цилиндра двустороннего действия
Контур регулирования скорости цилиндра двойного действия
Контур переключения скорости
Буферный цикл
Вторичный контур регулирования давления
Счетная петля
Цикл задержки
Блокировочная петля
Один цилиндр и один контур управления возвратно-поступательным движением
Одноцилиндровый контур непрерывного возвратно-поступательного действия
Контур последовательного действия прямого цилиндра и вращающегося цилиндра.
Многоцилиндровый последовательный рабочий контур
Двухцилиндровый контур синхронного действия
Четырехцилиндровая соединительная петля
Разгрузочная петля
Схема применения задвижки-челнока «ИЛИ»
Контур применения клапана быстрого выпуска
Переключение высокого и низкого напряжения в контуре управления
Контур защиты от перегрузки

Гидравлический:

Реверсивная петля с использованием реверсивного клапана
Запирающая петля с помощью функционального реверсивного клапана «О».
Запирающая петля с помощью одностороннего клапана с гидравлическим управлением.
Контур настройки давления
Двухступенчатый контур давления
Редукционная петля с использованием редукционного клапана
Контур наддува с использованием цилиндра давления
Разгрузочная петля с помощью реверсивного клапана
Контур регулирования скорости дросселирования на входе масла
Контур регулирования скорости возврата масла
Контур регулирования переменной скорости насоса
Составной контур регулирования скорости с шестеренчатым насосом и клапаном регулирования скорости
Схема передачи скорости с короткозамкнутым клапаном подачи
Двухкратный контур подачи последовательно с клапаном регулирования скорости
Двухкратный контур параллельно клапану регулирования скорости
Последовательный контур с использованием клапана последовательности
Последовательный контур с использованием реле давления
Последовательный контур с использованием электрического переключателя хода
Последовательный контур с использованием клапана перемещения
