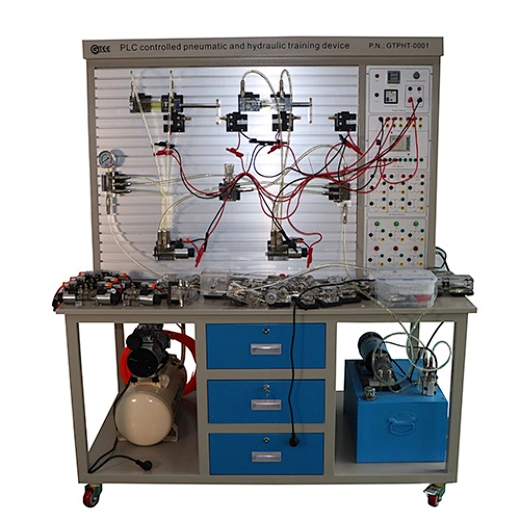

PLC控制气动液压实训装置工业实训设备
GTPHT-0001
交货:
EXW
最低订单:
1 组
供货能力:
30组 / 月
原出产地:
广州,中国
备货期:
45天
技术参数 尺寸：1500×800×1750mm 电源：单相AC220V, 50Hz 重量：约300kg
数量:
气动液压实训设备plc实训台工业实训设备采用双面结构，是为两组四名学员提供气动、液压试验实验场所的实验台。教育实训设备PLC实训台气动液压实训设备可同时进行双面综合PLC控制的气动液压实验，优化共享资源，提高产品性能。教育实训设备plc实训台气动液压实训设备采用透明液压元件，方便了解液压系统的工作原理。教育实训设备气动液压实训设备plc实训台适用于职业技术学校、大专院校、培训机构液压气动系统理论及维修实训的教学需要。
技术参数
尺寸：1500×800×1750mm
电源：单相AC220V，50Hz
重量：约300kg
产品描述
本实验装置采用双面结构，是提供的实验台
为两组四名学生进行气动和液压测试实验的场所。可同时进行双面综合PLC控制的气动、液压实验，优化共享资源，提高产品性能。采用透明液压元件，方便了解液压系统的工作原理。
产品构成
气动：
不。 | 姓名 | 规格 | 数量 |
1 | 空气压缩机 | 10L、0.7Mpa | 1 件 |
2 | 实验台 | 1 件 | |
3 | 元件安装面板 | 继电器控制单元、信号输入单元、 | 1套 |
4 | PLC控制单元及附件 | 三菱FX1S-20MR | 1套 |
5 | 单作用气缸 | MSAX25×100-CA | 1 件 |
6 | 双作用气缸 | MAX25×100-CA | 2个 |
7 | 油水分离器 | AC2000 三联件 | 1 件 |
8 | 减压阀（带压力表） | AR2000 | 1 件 |
9 | 5/2手柄梭阀 | 4H210-08 | 1 件 |
10 | 5/2单电磁梭阀 | 4V210-08(直流24V) | 2个 |
11 | 5/2双联电磁梭阀 | 4V220-08(直流24V) | 1 件 |
12 | 5/3双联电磁梭阀 | 4V230-08(直流24V) | 1 件 |
13 | 5/2 单气动控制 | 4A210-08 | 2个 |
14 | 5/2双气动控制 | 4A220-08 | 2个 |
15 | 2/2 旋钮阀 | MOV-02 | 1 件 |
16 | 2/2按钮阀 | MOV-03A | 1 件 |
17 号 | “OR”闸板梭阀 | ST-08 | 2个 |
18 | 快速排气阀 | QV-08 | 2个 |
19 | 单向节流阀 | KLA-08 | 2个 |
20 | 单向节流阀（安装在气缸上） | JSC601 | 7 件 |
21 | 单向阀 | '1/4 | 2个 |
22 号 | 顺序阀 | 设计和制作 | 2个 |
23 | 空气电容器 | 设计和制作 | 1 件 |
24 | 六通阀 | 设计和制作 | 2个 |
25 | 磁力开关 | 设计和制作 | 4 件 |
26 | 工具 | 1套 | |
27 | 配件 | 1套 | |
28 | 三路 | 2个 | |
29 | 四路 | 2个 | |
30 | 配件 | 1套 | |
31 | 工具 | 1套 |
液压
不。 | 姓名 | 规格 | 数量 |
1 | 实验台 | 1 件 | |
2 | PLC控制单元及附件 | 三菱FX1S-20MR | 1套 |
3 | 拖动电机和速度控制器 | 400瓦，1500转/分钟 | 1套 |
4 | 齿轮油泵 | 10L/min，0-1.6Mpa | 1 件 |
5 | 液压油箱 | 1 件 | |
6 | 辅助液压油箱 | 1 件 | |
7 | 气缸限位板 | 2个 | |
8 | 气缸（带行程碰撞块） | 2个 | |
9 | 弹簧复位气缸 | 1 件 | |
10 | 增压缸 | 1 件 | |
11 | 止回阀 | 2个 | |
12 | 先导式止回阀 | 2个 | |
13 | 溢流阀 | 2个 | |
14 | 节流阀 | 1 件 | |
15 | 调速阀 | 2个 | |
16 | 顺序阀 | 2个 | |
17 号 | 减压阀 | 1 件 | |
18 | 2/2电磁阀 | 1 件 | |
19 | 4/2电磁阀 | 2个 | |
20 | 4/3电磁阀 | 1 件 | |
21 | 4/3通电磁阀 | 1 件 | |
22 号 | 4/3电磁阀 | 1 件 | |
23 | 5/3电磁阀 | 1 件 | |
24 | 压力继电器 | 1 件 | |
25 | 限位开关（常闭） | 2个 | |
26 | 限位开关（常开） | 2个 | |
27 | 压力计 | 3 件 | |
28 | 三路 | 2个 | |
29 | 四路 | 2个 | |
30 | 工具 | 1套 | |
31 | 配件 | 1套 |
培训课程
气动：
1、单作用气缸换向回路
2、双作用气缸换向回路
3、单作用气缸速度控制回路
4、双作用气缸单相调速回路
5.双作用气缸调速回路
6. 速度切换回路
7. 缓冲循环
7、二次压力控制回路
8. 计数循环
9. 延迟循环
10. 联锁回路
11、单缸单往复控制回路
12、单缸连续往复动作回路
13、直筒与旋转筒的顺序动作回路
14、多缸顺序工作循环
15、双气缸同步动作回路
16.四缸联动回路
17. 卸料回路
18、“OR”闸板梭阀的应用回路
19、快速排气阀的应用回路
20、高低压切换控制回路
21、过载保护回路
液压：
1.采用换向阀的换向回路
2.采用“O”功能换向阀的锁定回路
3、采用液控单向阀锁紧回路
4.压力设定回路
5.两级压力回路
6、采用减压阀减压回路
7、采用压力缸增压回路
8、采用换向阀卸荷回路
9、进油节流调速回路
10、回油节流调速回路
11、变量泵调速回路
12、齿轮泵、调速阀复合调速回路
13.带短接流量阀的速度转换回路
14、调速阀串联二次进料回路
15、与调速阀并联的二次回路
16、使用顺序阀的顺序回路
17、使用压力继电器的时序电路
18、采用电动行程开关的时序电路
19.使用动作阀的顺序回路
