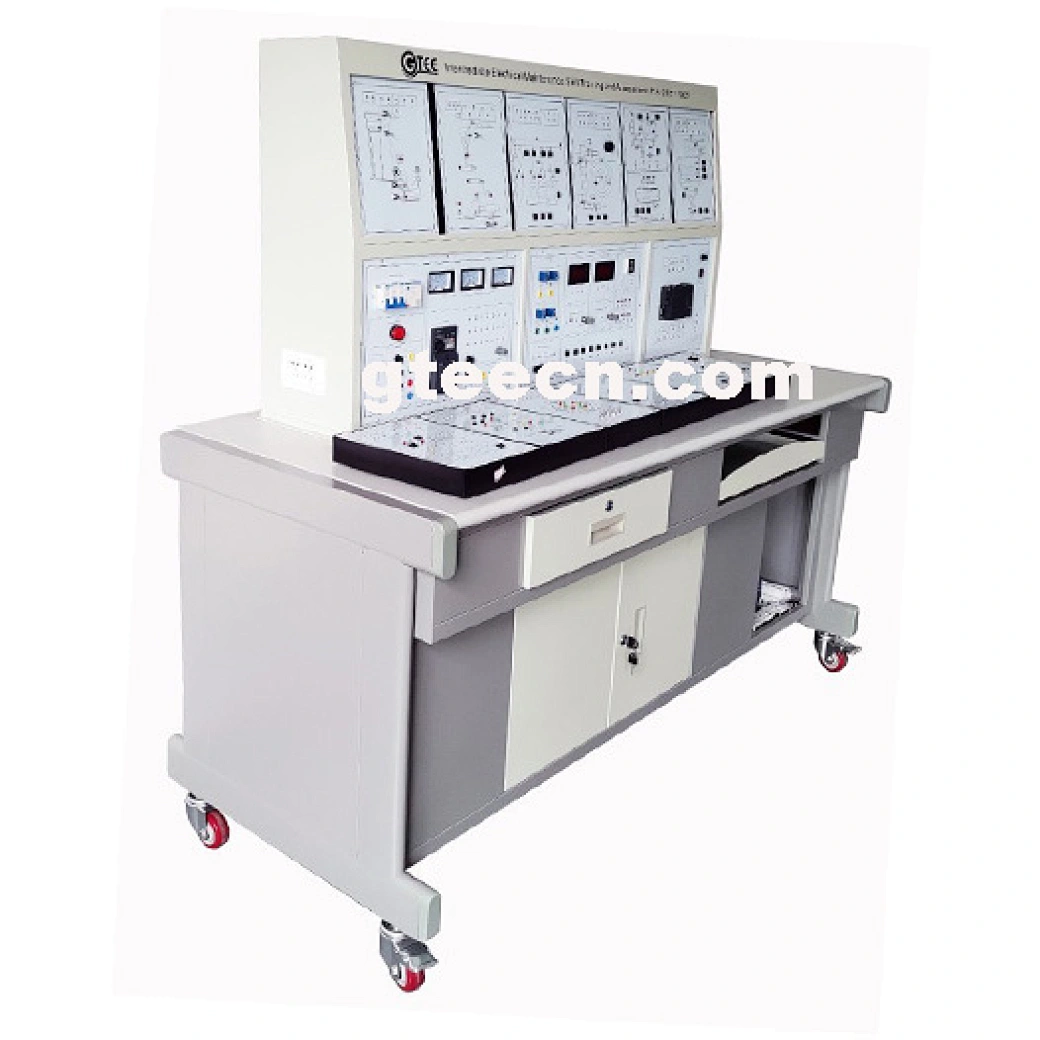

electrician skill assessment training device

教育技术装备中级电工技能考核测试实训板装置

GTET-1009A

交货

EXW

最低订单

1 组

供货能力

30组 / 月

原出产地

中国广州

备货期

45天

数量

发联系信

订单号：GT2021070701

技术参数

尺寸：约1770mm×640mm×1580mm
工作功率：三相四线（或三相五线）~380V±10% 50Hz； <1.5KVA<1.5KVA
工作温度：-10℃~40℃，相对湿度<85%（25℃），海拔高度<85%(25°C), altitude<4000米<4000米
漏电保护动作电流：≤30Ma
漏电保护动作时间：≤0.1秒

产品描述

电控线路元件的结构为板式和吊箱式。具有PLC变频器、触摸屏等实训模块，与多台电机相结合。并可完成PLC、变频器、触摸屏电机控制培训及技能考核。

产品构成

不。	物品	数量	评论
1	培训平台	1套	双铁微纹喷涂防火贴面台面及高耐磨密度板带抽屉及万向轮。
2	培训小组	1套	采用双铁亚光微纹喷塑，网板结构。并提供交流电源、开关、插座、测试仪器和培训装置。
3	配套电机	1套
4	培训模块	6 件
5	配套电缆	1套

基础实验

1、三相异步电动机定向启动控制圈

2、三相异步电动机电气控制电路

3、三相异步电动机自锁控制电路

4、三相异步电动机正反转控制电路

5、三相异步电动机换向接触器联锁控制电路

6、双相异步电机正反转控制互锁电路

7、三相异步电机自动圆桌控制电路

8、两相异步电动机启动、停止顺序控制电路。

9.两相异步电动机控制电路

10.接触器控制

11.时间继电器控制
12.三相异步电动机单向启动制动控制电路
13、无半波整流变压器能耗制动三相异步电动机控制

14、三相异步电动机具有全波整流变压器能耗制动
15.三相异步电动机启动正反转制动控制电路功耗
16、单相鼠笼电机控制电路电容启动

17.两速手动变速器交流感应电机控制电路
18.两速自动变速器交流感应电机控制电路
19.停电延迟启动控制电路直流能耗制动
20.三相异步电动机正反转制动控制电路
21.反相异步电动机启动正反转制动控制电路
22、C620号车削电气控制电路

23、电动葫芦电气控制
24.Y3150滚齿机控制电路
25.可编程控制器的基本操作指令
26.LED数码显示控制
27.光日控制塔模拟
28.模拟十字路口交通灯
29.模拟机器人动作
30.四条传送带模拟

31、装配线控制仿真
32.五相步进电机控制仿真
33.模拟水位模拟控制
34.模拟准液混合指标模拟控制
35.模拟邮件分拣机控制仿真
36.模拟轧钢机模拟量控制
37.自动成型机控制仿真
38.自动送料加载控制仿真
39.自动洗衣机控制仿真
40.电镀生产线控制仿真
41.PLC控制三相异步电机正反转控制
42.PLC控制三相异步电动机启动控制
43.PLC控制三相异步电启动控制降压
44、PLC控制三相异步电制动控制能耗

45.转换器功能参数的安装与运行

46、逆变器报警及保护功能
47.变频调速多段速选择
48.电控外接端子
49.正反转电机控制运动控制
50.运行时间电机控制操作
51.瞬时功率逆变器参数设置
52.外部电压频率控制
53.外部电流逆变器
54.三相异步电动机的频率开环调速
55.PLC控制变频器
