4合1电动车综合实训系统教育新能源教学设备
GTSS3-0110
交货:
EXW
最低订单:
1 组
供货能力:
30组 / 月
原出产地:
广州,中国
备货期:
45天
数量:
订单号：GT2025121501

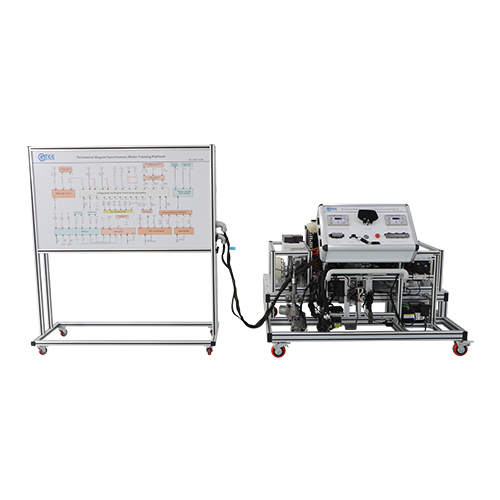

永磁同步电机实训台
产品编号：GTSS3-0110-1
图片仅供参考：
规格
包括：
比亚迪海豚推进与传动系统实训平台
技术参数
电机驱动系统：
电机类型：永磁同步电机
发动机功率：70千瓦
发动机扭矩：180牛·米。
冷却方式: 水冷
变速箱：电动车单速变速箱
设备外接电源：220V AC，功率3.3kW
工作温度：-20℃至+40℃
主支架尺寸（mm）：1700×1350×1020mm（长×宽×高）
试验台尺寸（mm）：1600×600×1800mm（长×宽×高）
课程内容
您可以了解电动汽车电机驱动系统的高压结构，学习该系统的控制原理，练习电机控制器的高压互锁功能，练习高压启动和关闭操作，加载和卸载时电机三相电流的检测，电机驱动常见系统故障的配置和排除，电子油门踏板工作原理的学习和排除，P变速箱控制器工作原理的学习和排除，智能钥匙控制器工作原理的学习和排除。
培训项目
检测并解决由于发动机控制系统中数据通信信号线中断而导致车辆无法运行的故障的实验；
进行制动开关信号电路中断导致车辆低电压启动故障的检测和解决实验；
检测并解决高压电控系统中数据通讯信号线中断引起的故障，防止高压打火的实验；
进行防止点火的高压互锁信号线中断引起的故障的检测和解决实验；
排挡控制系统信号线中断导致发动机无法正常行驶的故障的检测和解决实验；
试验发现并解决由于油门踏板信号线中断而导致无法正常行驶的故障；
实验检测并排除高频接收器供电线路中断，导致车辆无法开启低压电源；
基本配置
高压多功能总成、1个交流充电口、1个直流充电口、1个档位控制器、仪表板、启动按钮、1个制动踏板总成、1个电子油门踏板、2个传动轴、2个制动盘、2条柔性带、2个磁粉制动器、2个手动张力控制器、2个安全罩、1个冷却系统和1个液压制动系统、1个12V 55Ah电池（不含）
维护、橙色高压电缆、低压控制电缆、1 个汽车钳形表、1 个高压表和 1 个带学习面板的移动平台。
车型： 更新二手比亚迪海豚
注意：本产品需要连接 GTSS3-0110-2 和 GTSS3-0110-3 才能工作。

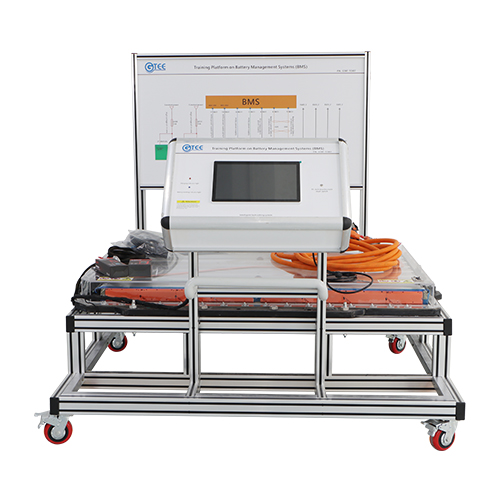

电池管理系统（BMS）培训平台
产品编号：GTSS3-0110-2
图片仅供参考：
技术参数：
电池组：
磷酸铁锂电池；
单节电池：3.2V 150AH；
电池组总电压：3.2V * 94 节电池 = 300.8V
电池容量：3.2V 150AH（45.12kWh）
设备外接电源：220V AC，500W功率
工作温度：-20℃至+40℃
主支架尺寸（mm）：1700×1150×910mm（长×宽×高）
试验台尺寸（mm）：1600×600×1800mm（长×宽×高）
培训项目：
高压电池结构学习实验及测试
母线绝缘测试实验
母线电流感应测量实验
电力线路中断故障诊断实验
信号线中断故障诊断实验
基本配置：
电池组、分布式电池管理系统的集电器、一套橙色高压电缆、一套低压控制电缆、一个汽车电流表夹、一个高压表、一个移动平台和一个教学面板。
车型： 更新二手比亚迪海豚
注意：本产品需要连接 GTSS3-0110-1 和 GTSS3-0110-3 才能工作。

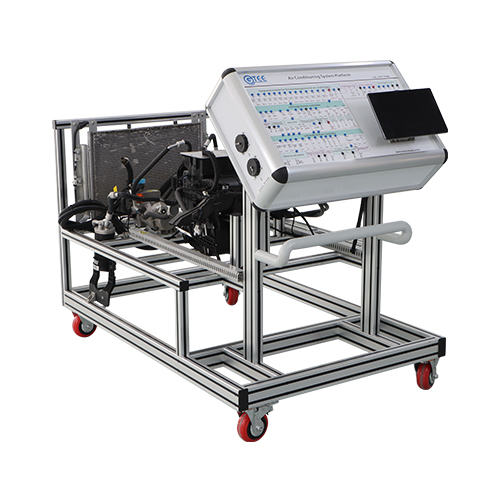

空调系统平台
产品编号：GTSS3-0110-3
图片仅供参考：
规格
本实训模块采用原创电动车空调系统，真实展示了电动车空调系统的组成和结构。需要连接模块GTSS3-0110-1和GTSS3-0100-2，可以演示电动车空调系统的工作过程。配备智能故障模块，可提供故障设置和故障排除培训。
产品构成
不 | 姓名 | 规格 | 数量 |
1 | 蒸发箱总成 | 根据车型 | 1 |
2 | 空调管 | 根据车型 | 1 |
3 | 冷凝器 | 根据车型 | 1 |
4 | 散热风扇 | 根据车型 | 1 |
5 | 压缩机 | 根据车型 | 1 |
6 | 压力传感器 | 根据车型 | 1 |
7 | 加热器 | 根据车型 | 1 |
8 | 循环泵 | 根据车型 | 1 |
9 | 空调控制面板 | 根据车型 | 1 |
10 | 高压连接电缆 | 根据车型 | 1 |
11 | 低压连接电缆 | 根据车型 | 1 |
12 | 带有彩色电路原理图的测试面板 | 根据车型 | 1 |
13 | 故障设置模块 | 智能型 | 1 |
14 | 带刹车万向脚轮 | 直径75毫米， | 4 |
培训课程：
1、空调系统的结构及工作原理
2、空调管路拆装
3、空调压缩机拆装
4、空调制冷剂的抽真空和加注
5、空调压缩机工作电压测量
6、空调控制单元数据及信号测量
7、空调系统制冷、制热控制信号的测量
8、空调系统故障排除及排除
车型： 更新二手比亚迪海豚
注意：本产品需要连接 GTSS3-0110-1 和 GTSS3-0110-2 才能工作。

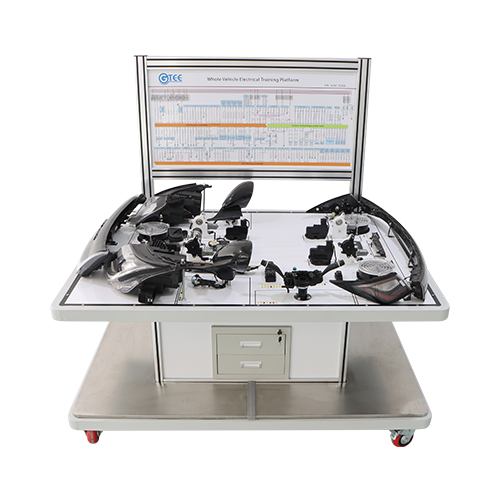

整车电气实训平台
产品编号：GTSS3-0110-4
图片仅供参考：
产品描述
设备采用原车低压控制系统；包含照明系统、舒适系统、多媒体娱乐系统等车身低压系统部件。学员可以通过新能源汽车专用解码器读取故障码和清除故障码，读取低压电气系统的动态数据流、参数设置等诊断功能
产品配置
设备承重部分底部采用60mm×60mm×2mm优质钢管，2mm钢板特殊焊接而成，底板采用1.2mm不锈钢板，坚固美观，设备移动采用4英寸万向轮，并配有锁定功能。
配备检测终端，学生可以使用万用表、示波器进行电压测量和数据分析；
盒子背面部分为机械故障设置端子，采用隐藏式机械故障设置系统，通过U型连接端子可设置断线、短路、接触不良、CAN线反接等故障。能够有效模拟系统故障时的各种现象，提高学员的故障判断能力，有效保障设备的使用效率。
设备主要配件有：
(1) 2 个车头灯
(2) 2 个尾灯
(3) 1个组合开关
(4) 4把门锁
(5)多媒体主机1台
(6) 顶灯2
(7) 1 个天窗电机
(8) 1个雨刮器电机
(9) 4个玻璃升降电机
(10) 4个车窗开关
(11) 扬声器 4
(12) 喇叭2
(13)后视镜2
(14) 后视镜开关 1。
实践培训项目
转向灯测试与数据分析
近光灯测试与数据分析
远光灯测试和数据分析
位置灯测试与数据分析
刹车灯检测及数据分析
日间行车灯检测及数据分析
倒车灯检测及数据分析
雾灯检测及数据分析
雨刷检测及数据分析
天窗电机测试及数据分析
中央门锁检测及数据分析
车窗电机测试和数据分析。
技术参数
工作温度：-20～60°。
低压控制电源：≥DC 12V
尺寸(mm)：1800×1400×1800MM
车型： 更新二手比亚迪海豚
