5合1电动车综合训练系统电动车训练台

GTSS3-0100

交货:

EXW

最低订单:

1 组

供货能力:

30组 / 月

原出产地:

广州,中国

备货期:

45天

数量:

发联系信

订单号：GT2025030502

产品描述

综合训练系统采用纯电动整车和模块化设计，包括以下五个模块：

1.电池管理系统模块，

2.电机驱动及控制系统模块，

3.空调系统模块，

4.动力转向系统模块，

5.车辆电气系统模块。

6、各模块学习和实训入门指南。

该综合实训系统可以全面演示纯电动汽车各系统的结构组成和工作原理。五个模块连接在一起，可以演示电动汽车各系统的工作过程，并可以对各系统进行故障设置和排除故障的培训。是各大专院校理想的纯电动汽车教学设备。

适配电动汽车：比亚迪海豚（新车）

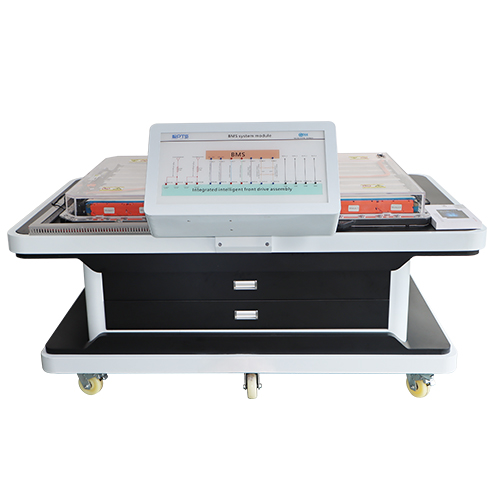

1.BMS系统模块

模块编号：EVM01

图片仅供参考：

技术参数：

尺寸：约2200x1360x1350mm（长x宽x高）

产品描述

本实训模块基于电动汽车动力电池及管理系统，能够真实演示电动汽车电池及管理系统的结构组成；需要连接EVM02和EVM05模块来演示纯电动汽车电池管理系统的工作过程。配备智能故障模块，可提供故障设置和排除培训。

有超过10个连接点用于测量内部信号。

并且电池组由4个以上的电芯组合而成。

产品构成

不	姓名	规格	数量
1	电池组	根据车型	1
2	电池管理ECU	根据车型	1
3	高压连接电缆	根据车型	1
4	低压连接电缆	根据车型	1
5	带有彩色电路原理图的测试面板	根据车型	1
6	故障设置模块	智能型	1
7	带刹车万向脚轮	直径75毫米	6

培训课程：

一、动力电池安全运行

2.了解动力电池的结构

3、了解动力电池BMS结构

4、动力电池密封条拆装

5、动力电池组更换

6、动力电池绝缘测试

7、动力电池电压检测

8、动力电池温度检测

9、动力电池容量测试

10、动力电池温度测试

11.了解电池电压检测

12、BMS故障设置及排除。

13、锂电池充放电

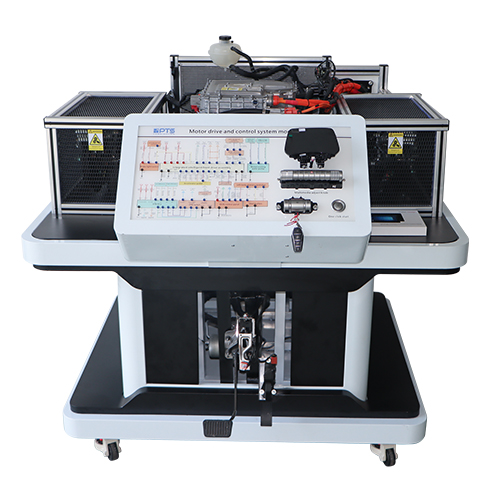

2、电机驱动及控制系统模块

模块编号：EVM02

图片仅供参考：

技术参数：

尺寸：约1600x1350x1350mm（长x宽x高）

产品描述：

本实训模块采用原创电动汽车驱动电机系统，真实演示了电动汽车驱动电机系统的组成和结构。需要连接EVM01、EVM03、EVM05模块来演示电动汽车电机驱动系统和控制系统的工作过程。配备智能故障模块，可提供故障设置和故障排除培训。

有超过15个测量连接点。

产品构成

电机驱动系统：

不	姓名	规格	数量
1	带传动装置的驱动电机	根据车型	1
2	驱动半轴	根据车型	1
3	制动缸	根据车型	1
4	制动爪总成	根据车型	1
5	制动踏板和油门踏板	根据车型	1
6	制动真空泵	根据车型	1
7	制动助力鼓	根据车型	1
8	ABS主缸	根据车型	1
9	冷却水箱及风扇	根据车型	1
10	高压连接电缆	根据车型	1
11	仪表板	根据车型	1
12	变速杆	根据车型	1
13	启动开关	根据车型	1
14	OBD诊断座	根据车型	1
15	低压连接电缆	根据车型	1
16	带有彩色电路原理图的测试面板	根据车型	1
17 号	故障设置模块	智能型	1
18	带刹车万向脚轮	直径75毫米，	4

控制系统：

不	姓名	规格	数量
1	我逆变器组件	根据车型	1
2	充电口	根据车型	1
3	高压连接电缆	根据车型	1
5	低压连接电缆	根据车型	1
6	高压继电器	根据车型	1
7	带有彩色电路原理图的测试面板	根据车型	1
8	故障设置模块	智能型	1
9	带刹车万向脚轮	直径75毫米，	4

培训课程：

电机驱动系统：

1、机械传动总成拆装；

2、主要组件功能介绍；

3、驱动系统工作信号的测量

4、驱动电机工作转速信号的测量

5、驱动系统故障设置及排除

6.驱动电机温度信号测量

控制系统：

1、控制系统主要部件功能介绍

2、控制系统工作原理介绍

3、控制系统信号测量

4、控制系统故障设置及排除

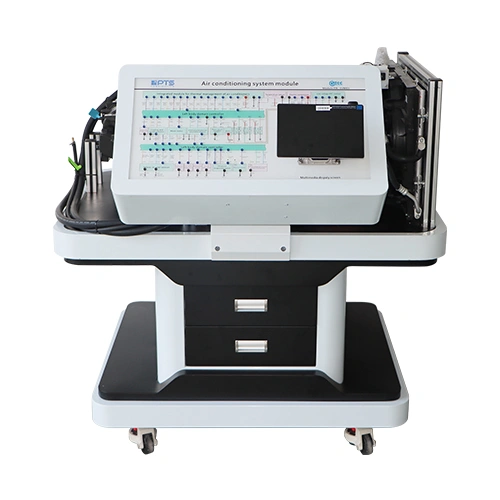

3、空调系统模块

模块编号：EVM03

图片仅供参考：

技术参数：

尺寸：约1300x1000x1350mm（长x宽x高）

产品描述

本实训模块采用原创电动车空调系统，真实展示了电动车空调系统的组成和结构。需要连接模块EVM02和EVM05，可以演示电动车空调系统的工作过程。配备智能故障模块，可提供故障设置和故障排除培训。

有超过15个测量连接点。

产品构成

不	姓名	规格	数量
1	蒸发箱总成	根据车型	1
2	空调管	根据车型	1
3	冷凝器	根据车型	1
4	散热风扇	根据车型	1
5	压缩机	根据车型	1
6	压力传感器	根据车型	1
7	加热器	根据车型	1
8	循环泵	根据车型	1
9	空调控制面板	根据车型	1
10	高压连接电缆	根据车型	1
11	低压连接电缆	根据车型	1
12	带有彩色电路原理图的测试面板	根据车型	1
13	故障设置模块	智能型	1
14	带刹车万向脚轮	直径75毫米，	4

培训课程：

1、空调系统的结构及工作原理

2、空调管路拆装

3、空调压缩机拆装

4、空调制冷剂的抽真空和加注

5、空调压缩机工作电压测量

6、空调控制单元数据及信号测量

7、空调系统制冷、制热控制信号的测量

8、空调系统故障排除及排除

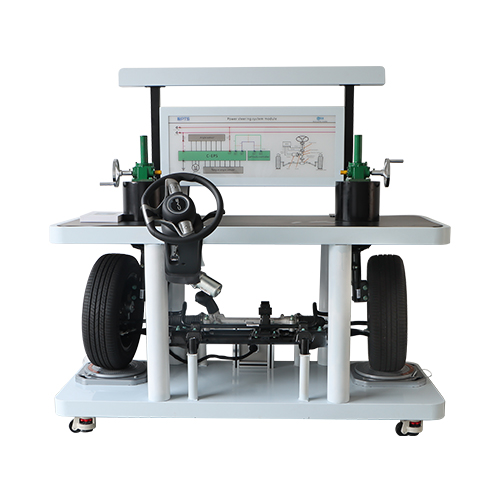

4.动力转向系统模块

模块编号：EVM04

图片仅供参考：

技术参数：

尺寸：约2000x1150x1350mm（长x宽x高）

产品描述

本实训模块采用电动汽车独创的动力转向系统，真实演示了电动汽车前桥和动力转向系统的组成和结构。需要连接EVM05模块来演示纯电动汽车动力转向系统的工作过程。配备智能故障模块，可提供故障设置和故障排除培训。

有超过10个测量连接点。

产品构成

不	姓名	规格	数量
1	方向盘	根据车型	1
2	转向柱	根据车型	1
3	转向机	根据车型	1
4	前轴	根据车型	1
5	胎	根据车型	2
6	制动爪总成	根据车型	2
7	转向传感器	根据车型	1
8	转向电机	根据车型	1
9	低压连接电缆	根据车型	1
10	彩色电路原理图面板	根据车型	1
11	故障设置模块	智能型	1
12	带刹车万向脚轮	直径75毫米	4

培训课程：

1、电动助力转向系统主要部件功能介绍；

2、电动助力转向系统功能演示；

3.电动助力转向系统传感器执行器电信号测量；

4、电动助力转向系统故障设置及排除

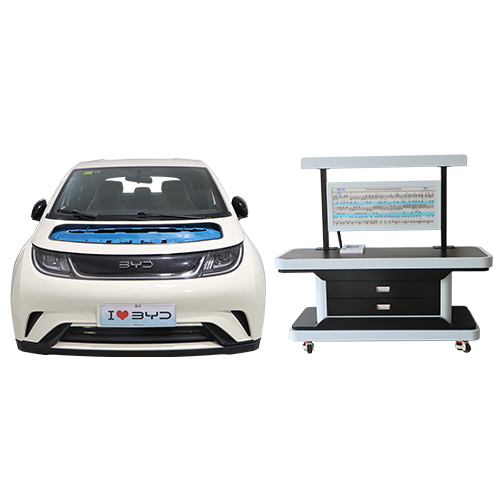

5.整个电气系统模块

模块编号：EVM05

图片仅供参考：

技术参数：

尺寸：车身：比亚迪海豚：4125*1770*1570（长x宽x高）（根据车型）

测试板：约1800x700x1800mm（长x宽x高）

产品描述

本培训模块基于电动汽车原有的电气系统。通过对车身的解剖，全面展示了车辆的仪表系统、灯光系统、雨刷系统、喇叭系统、电动车窗系统、电动门锁等组成结构，需要与其他4个模块全部连接才能演示纯电动汽车电气系统的工作过程。配备测试面板，可提供各种电信号测量培训。配备智能故障模块，可提供故障设置和故障排除培训。

有20多个测量连接点。

产品构成

不	姓名	规格	数量
1	剖面车体	根据车型	1
2	左前照灯	根据车型	1
3	右前灯	根据车型	1
4	左雾灯	根据车型	1
5	右雾灯	根据车型	1
6	左后尾灯	根据车型	1
7	右后尾灯	根据车型	1
8	组合开关	根据车型	1
9	左前门	根据车型	1
10	右前门	根据车型	1
11	左后门	根据车型	1
12	右后门	根据车型	1
13	门锁电机	根据车型	1
14	车窗电机	根据车型	1
15	车窗开关	根据车型	1
16	低压连接电缆	根据车型	1
17 号	低电压电池	根据车型	1
18	保险丝盒	根据车型	1
19 号	车身ECU	根据车型	1
20	雨刷电机	根据车型	1
21	雨刷喷水电机	根据车型	1
22	测试板	根据车型	1
23	故障设置模块	智能型	1
24	特斯T 板	根据车型	1
25	带刹车万向脚轮	直径75毫米，	4
