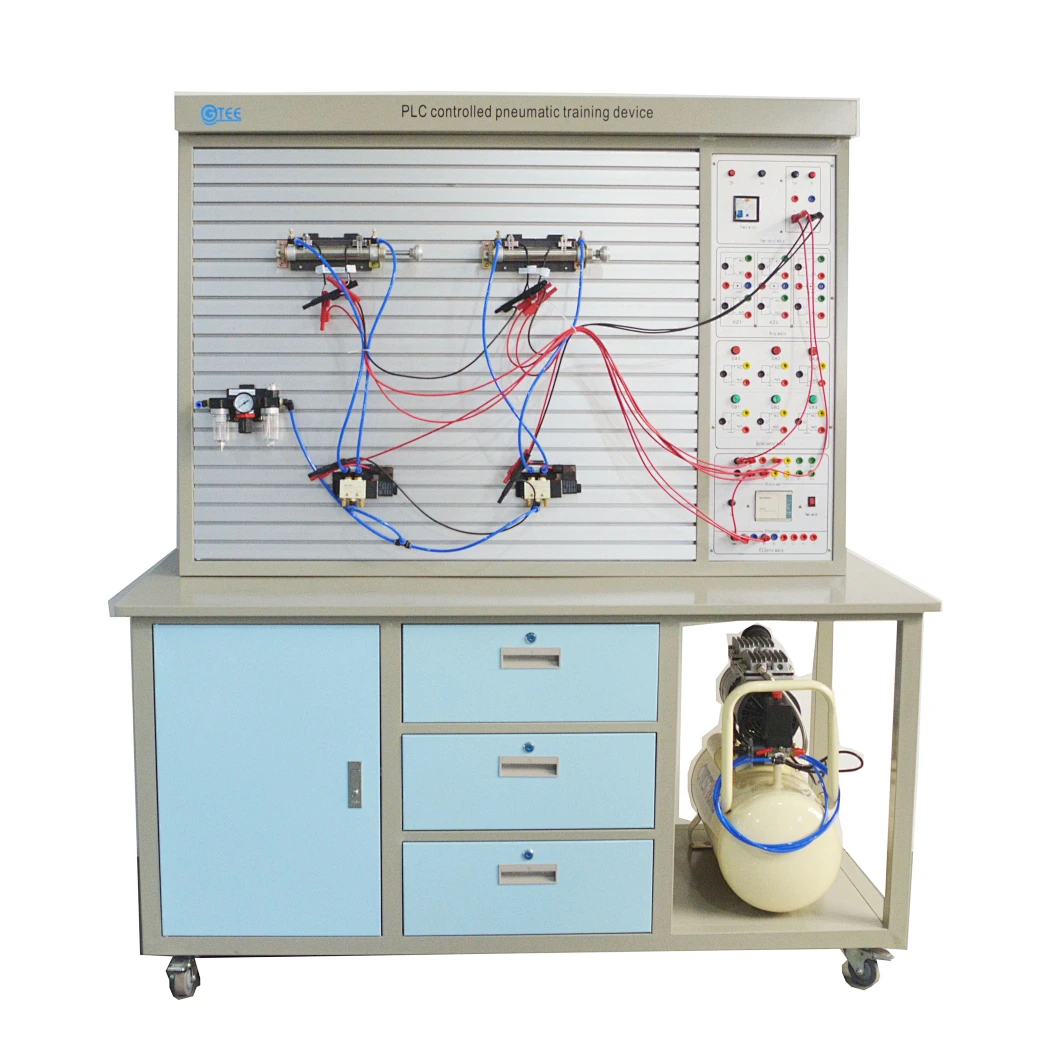

PLC控制气动训练装置
GTPT-0001
最低订单:
1 组
供货能力:
30组 / 月
原出产地:
中国广州
备货期:
45天
技术参数 尺寸：1500mm×650mm×1710mm 电源：单相AC220V，50Hz 重量：约150kg
数量:
该PLC控制气动实训设备PLC实训台可作为机械、电气、气动传动的综合试验台。学生通过教学设备的操作，可以更准确地了解气动元件的结构、气动控制回路理论和设计方法。教育设备气动实训设备可用于学习plc培训师的基础知识、工艺准备、加工、检验工作等知识和技能。教育装备气动实训设备还适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，PLC培训器还可以作为技工学校、职业教育中心、职业资格鉴定站的技能培训和技能鉴定的考核装置。
技术参数
尺寸：1500mm×650mm×1710mm
电源：单相AC220V，50Hz
重量：约150kg
产品描述
该装置可作为机械、电气、机械等综合试验台。
气动传动。学生通过操作可以更准确地了解气动元件的结构、气动控制回路理论和设计方法。
产品构成
不。 | 姓名 | 规格 | 数量 |
1 | 空气压缩机 | 10升，0.7兆帕 | 1个 |
2 | 实验台 | 1个 | |
3 | 元件安装面板 | 继电器控制单元、信号输入单元、 | 1套 |
4 | PLC控制单元及附件 | 三菱FX1S-20MR | 1套 |
5 | 单作用气缸 | MSAX25×100-CA | 1个 |
6 | 双作用气缸 | MAX25×100-CA | 2个 |
7 | 油水分离器 | AC2000 三联件 | 1个 |
8 | 减压阀（带压力表） | AR2000 | 1个 |
9 | 5/2手柄梭阀 | 4H210-08 | 1个 |
10 | 5/2单电磁梭阀 | 4V210-08(直流24V) | 2个 |
11 | 5/2双联电磁梭阀 | 4V220-08(直流24V) | 1个 |
12 | 5/3双联电磁梭阀 | 4V230-08(直流24V) | 1个 |
13 | 5/2 单气动控制 | 4A210-08 | 2个 |
14 | 5/2双气动控制 | 4A220-08 | 2个 |
15 | 2/2 旋钮阀 | MOV-02 | 1个 |
16 | 2/2按钮阀 | MOV-03A | 1个 |
17 号 | “OR”闸板梭阀 | ST-08 | 2个 |
18 | 快速排气阀 | QV-08 | 2个 |
19 | 单向节流阀 | KLA-08 | 2个 |
20 | 单向节流阀（安装在气缸上） | JSC601 | 7 件 |
21 | 单向阀 | 1/4 | 2个 |
22 | 顺序阀 | 2个 | |
23 | 空气电容器 | 1个 | |
24 | 六通阀 | 2个 | |
25 | 磁力开关 | 4 件 | |
26 | 工具 | 1套 | |
27 | 配件 | 1套 |
训练课程
1、单作用气缸换向回路
2、双作用气缸换向回路
3、单作用气缸速度控制回路
4、双作用气缸单相调速回路
5.双作用气缸调速回路
6. 速度切换回路
7. 缓冲循环
8、二次压力控制回路
9. 计数循环
10. 延迟循环
11. 联锁回路
12、单缸单往复控制回路
13、单缸连续往复动作回路
14、直筒与旋转筒的顺序动作回路
15、多缸顺序工作循环
16、双气缸同步动作回路
17.四缸联动回路
18. 卸料回路
19、“OR”闸板梭阀的应用回路
20、快速排气阀的应用回路
21、高低压切换控制回路
22、过载保护回路
