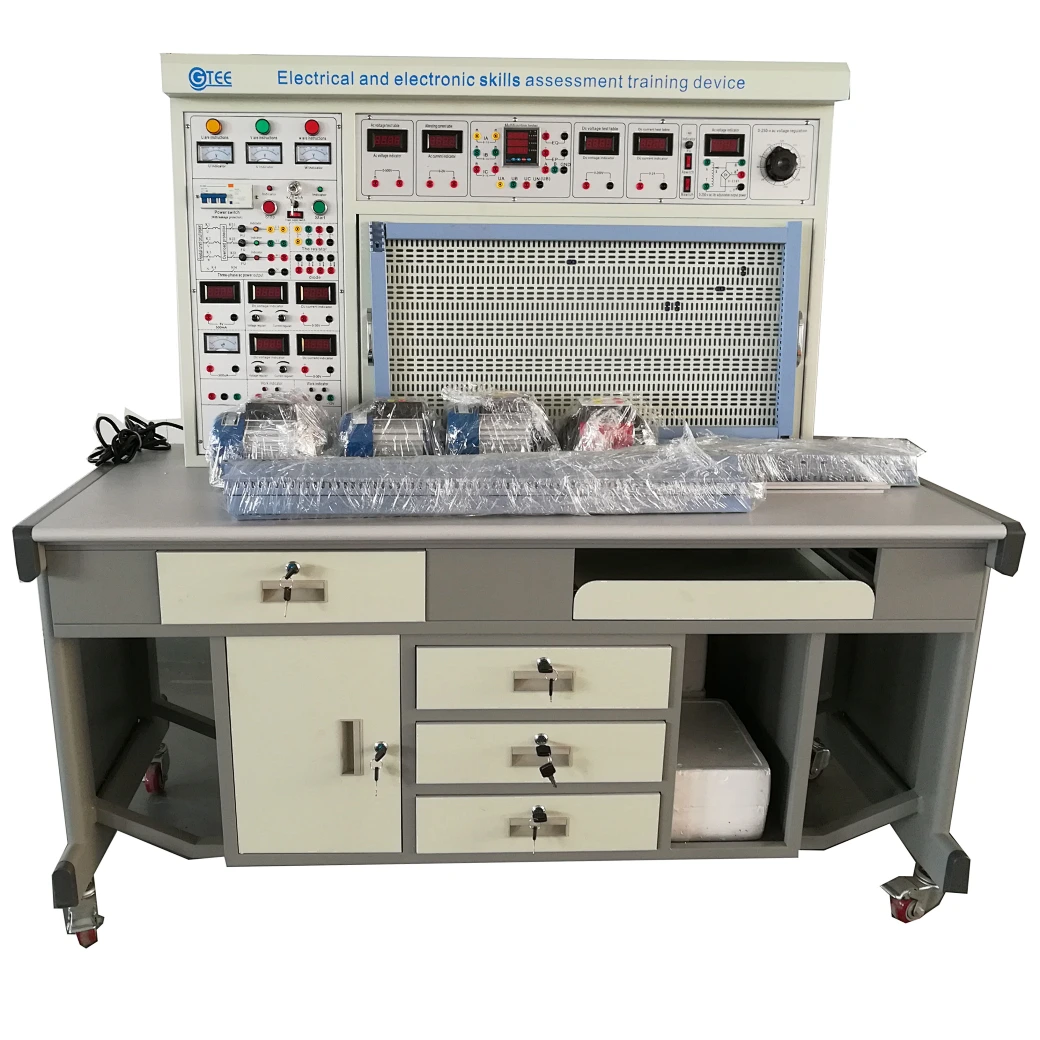

电工电子技能考核实训装置电气技能培训考核装置技能培训电气技能

本实训考核装置适用于电气技能培训和电气电子行业培训等电工、电工、电子、电气控制技术、电力传动控制电路及技能等培训。本电气技能培训考核装置可用于学习电气装置的基础知识、工艺准备、加工装配、检验工作等知识和技能。本实用新型还适用于高职院校、中等职业院校相关专业的教学和技能培训。同时该实训装置还可作为技工学校、职业教育中心、职业资格鉴定站技能培训和技能鉴定的考核装置。

技术参数

尺寸：约1680mm×800mm×1720mm

电源：三相，AC380V/50Hz

重量：约150kg

产品描述

该训练器适用于电子设备的训练电工、电气、电子、电气控制技术、电力传动控制电路及技能等。

产品构成

不。	姓名	眼镜。	数量
1	培训小组		1
2	训练桌		1
3	电熨斗		1
4	兆欧表		1
5	钳形电流表		1
6	白炽灯	25W	1
7	单相电能表		1
8	三相电能表		1
9	指示灯（黄、绿、红）	220V	4
10	指针万用表	MF-50	1
11	数字万用表		1
12	塑料夹		100
13	起动机		1
14	镇流器		1
15	保险丝	RT18-32X	3
16	明盒		2
17 号	剥线钳		5
18	铁焰		1
19	红外线感应开关		1
20	触摸延时开关		1
21	电流互感器	10:05	3
22	小型断路器三相		1
23	单相微型断路器		1
24	辅助触点	F4-22	3
25	时间继电器	220	2
26	中间继电器	220	1
27	按钮开关盒	2小时	2
28	指示灯箱		1
29	单相电机调速开关		1
30	钢锯架		1
31	尖嘴钳		1
32	钢丝钳		1
33	两路翻转开关		2
34	钳子		1
35	热继电器	JR36-20 1A-2A	2
36	交流接触器	CJX2-0910 220V	4
37	行程开关	LX19-001	4
38	八路应答器		1
39	流水灯		1
40	催眠装置		1
41	音乐门铃		1
42	三相电机	带速度继电器	1
43	三相电机		1
44	拧紧
45	处理		2
46	启动电容	1UF/450V	1
47	接线端子	TD1510	1
48	扳手		1
49	安全香蕉插头电缆	50厘米	10
50	安全香蕉插头电缆	80厘米	10
51	安全香蕉插头电缆	30厘米	3
52	制动变压器能耗	380V	1
53	单相电机		1
54	线槽	60厘米	2
55	线槽	50厘米	2
56	G型导轨		1
57	直流电机		1

训练课程

1：日光灯电路

2：在两个位置控制同一盏灯

3：白炽灯带红外延时开关

4：带触摸延时开关的白炽灯

5：常用仪表及电流互感器的安装

6：单相电度表的安装

7：三相电度表的安装

8：三相电压测量

9：单相电机调速

10：三相异步电机点控

11：三相异步电动机自锁启停

12：三相异步电机两位控制

13：三相异步电动机接触器联锁换向控制

14：三相异步电动机机电双联锁换向控制

15：三相异步电动机时间继电器换向控制

16：双电机手动顺序启停控制

17：双电机自动顺序启停控制

18：三相异步电动机延时起停控制

19：三相异步电动机手动Y/△起动

20：三相异步电动机自动Y/△起动

21：三相异步电动机动态制动控制

22：三相异步电机双向动态换向制动控制

23：三相异步电动机反接制动控制

24：三相异步电动机自动返航控制

25：三相异步电机正反转控制

26：三相异步电动机串阻降压启动

27：串阻降压电机启动反接制动控制

28：通过万能转换开关控制电机反转

29：电动葫芦的电气控制

30：C620车床控制电路
