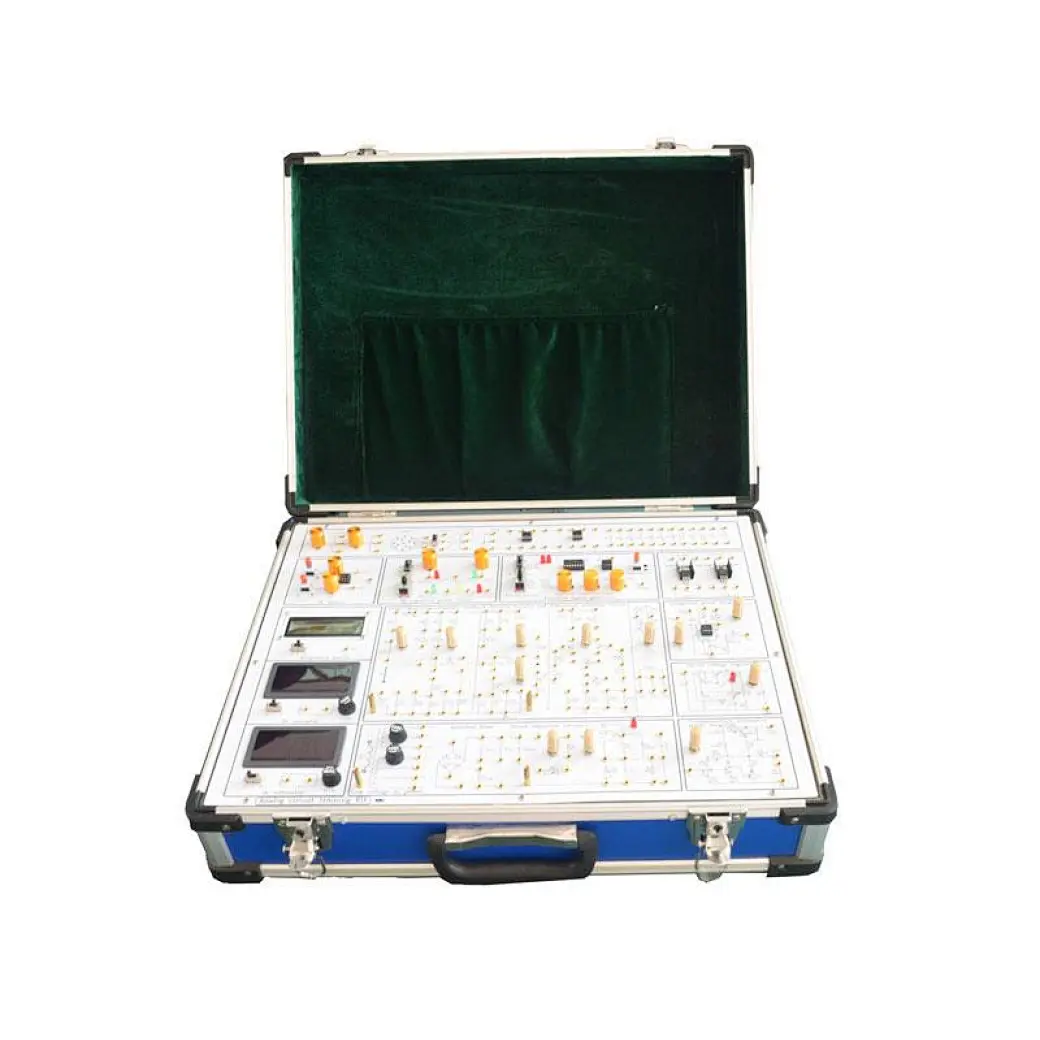

模拟电路培训套件
GTET-A9
技术参数 尺寸：约500mm×380mm×160mm 电源：单相，AC 220V±10%，50HZ 重量：约5kg
交货
EXW
最低订单
10 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
教学设备模拟电路实训套件电气实训设备的所有实验模块均位于电路板上，学员通过锁紧插孔引线连接不同模块即可搭建实验电路。电气实训设备教学设备可以帮助学生的思维、技能和能力。教学装备模拟电路实训套件也适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，电工实训设备模拟电路实训套件还可以作为技工学校、职教中心、职业资格鉴定站技能培训、技能鉴定的考核装置。
技术参数
尺寸：约500mm×380mm×160mm
电源：单相，AC 220V±10%，50HZ
重量：约5kg
产品构成
不。 | 姓名 | 眼镜 | 数量 |
1 | 可调直流信号源 | 1个 | |
2 | 2路直流信号源 | -0.5V~+0.5V； -5V~+5V均可调节 | 1个 |
3 | 低频信号源 | 2HZ-20KHZ 0-10V，可分别输出方波、三角波、正弦波 | 1个 |
4 | 数字频率计 | 1个 | |
5 | 直流电压表 | 1个 | |
6 | 分立元件电路 | 整流、滤波、稳压电路；单级放大电路； 两种阻容耦合电容放大电路；负反馈放大电路； 射极跟随器； 差分放大电路； 互补对称放大电路；电位器组； 电阻器、电容器和晶体管， 场效应管、可控硅。集成模拟电路 | 1个 |
7 | 运算放大器 | 741 | 1个 |
8 | 集成放大器 | LM386 | 1个 |
训练课程
1.单级放大电路
2.多级放大电路
3、负反馈放大电路
4. 射极跟随器
5、差分放大电路
6.比例和运算电路
7.积分与微分电路
8. 波形发生电路
9. 有源滤波器
10.电压比较器
11.RC正弦振荡器集成电路
12、集成功放
13.整流滤波及并联稳压电路
14.串联稳压电路
15. 集成电压调节器
16.RC正弦振荡器
17. LC振荡器和选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
21.波形转换电路
