汽车培训教具 教育设备 柴油机电子控制系统培训面板
GTAT-4003-001
交货
EXW
最低订单
1 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
订单号。：006-GT2002-XGM013-022-004
产品描述

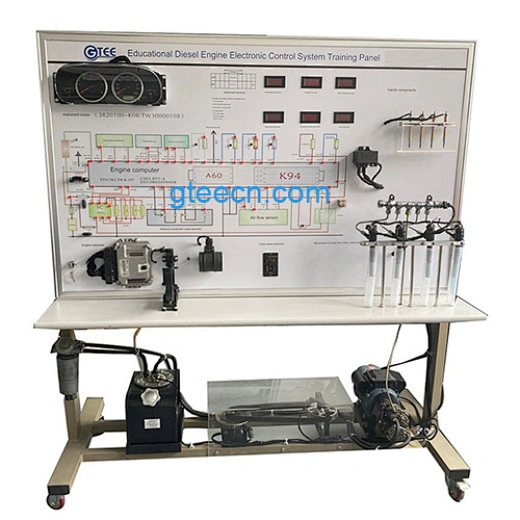

该装置采用博世发动机电控系统的真实元件，演示控制系统的结构和工作过程。该装置适用于中、高职院校、普通教育培训机构的发动机电控系统及维修培训课程。
特征
1.真实可操作的发动机电控系统，模拟发动机曲轴的旋转，展示电控系统的结构和工作过程。
2、训练面板采用厚度不小于4mm的高级铝塑板制成，具有耐腐蚀、抗冲击、耐污染、防火、防潮等特点。其表面经过特殊工艺处理并喷涂底漆。电路板表面涂有清漆，涂有永不褪色的彩色电路图和工作原理图。学员可以参照图和实物来学习和分析控制系统的工作原理。
3.检测终端安装在实训面板上。在工作台上，操作人员可以检测电控系统各部件的电阻、电压、电流和信号。
4.实训面板上安装有诊断插座，可连接汽车解码器读取故障码并清除发动机电控系统的故障码。
5.实训板底架采用钢板制成，表面喷漆。安装有自限位轮，并在底架上固定40cm2的桌面，用于放置材料和灯光测试装置。
6.训练面板不使用蓄电池，无需充电，而是连接220V交流电压，通过内部电路将其变为12V直流电压。 12V 直流电压可防止培训面板短路。
7.本设备的所有语言均为英语。
8.设备附有英文用户手册，包含设备介绍、操作方法、故障设置及排除过程。对训练和学习都有帮助。
9.配备无线智能故障设置和评估系统，包括故障设置、故障排除和评估等功能。
基本参数
1.尺寸：1600mm×700mm×1700mm（长×宽×高）
2、外接电源：AC 220V±10% 50Hz
3.工作电压：12V直流
基本配置
不。 | 姓名 | 规格型号 | 单元 | 数量 |
1 | 检测控制面板 | 配有各种检测端子和彩色电路图 | 放 | 1 |
2 | 发动机控制单元（ECU） | 博世 | 放 | 1 |
3 | 点火开关 | 单元 | 1 | |
4 | 诊断插座 | 车载诊断系统Ⅱ | 单元 | 1 |
5 | 油箱 | 10升 | 单元 | 1 |
6 | 油泵继电器 | 单元 | 1 | |
7 | 高压油管 | 带燃油轨 | 放 | 1 |
8 | 喷油嘴 | 单元 | 4 | |
9 | 喷油器 | 配四个120ml量杯 | 放 | 1 |
10 | 三相异步电动机 | 放 | 1 | |
11 | 曲轴位置传感器和信号轮 | 单元 | 1 | |
12 | 油门踏板 | 单元 | 1 | |
13 | 保险丝 | 放 | 1 | |
14 | 智能故障诊断与评价系统 | 放 | 1 | |
15 | 移动框架（带自限位轮） | 1600×700×1700毫米（长X宽x高） | 放 | 1 |
适用车型：博世系统
应用车型特点：电控高压共轨，多点喷射
