Пневматические системы обучения

Нет.	Название предмета	Технические характеристики	КОЛ-ВО	ИЗОБРАЖЕНИЕ
1	Тренировочный стол	Изготовлен из металлического материала толщиной 1-2 мм; оснащен высококачественными универсальными колесами осевого типа.	1
2	Переходная опорная пластина	Синтетическое волокно ABS, отлитое методом прецизионного и литьевого формования, прикрепленное к клапану.	1
3	Поворотные ролики	высококачественная сталь толщиной 2,5 мм; с функцией самоблокировки; роликовый подшипник, установленный внизу учебной платформы.	4
4	Специальная панель из алюминиевого сплава	Специальный алюминиевый сплав с Т-образным фитингом и перекрытием алюминиевой переходной опорной пластины, установленный на тренировочной платформе.	1
5	Бесшумный воздушный компрессор	Входное напряжение воздушного насоса: 110 В переменного тока/60 Гц; Мощность двигателя: 125 Вт; Номинальное выходное давление: 1,0 МПа; Объем воздушного насоса: 10 л; Рабочий шум: <40 дБ; с< 40dB; with устройство защиты от автоматического отключения питания	1
6	Фильтр и узел регулирования давления	AC2000 Диаметр соединителя: 1/8 дюйма; Номинальный расход скорость: 650 л/мин; Точность фильтрующего элемента: 40 мкм; Регулируемое давление: 0,05-0,85 МПа; Максимальное регулируемое давление: 0,9 МПа; Емкость фильтрации воды: 15 куб.см; Емкость подачи масла: 25cc	1
7	Регулятор давления с манометром	AR2000 Диаметр соединителя: 1/8 дюйма; Номинальный расход: 650 л/мин; Диапазон регулируемого давления: 0,050,85 МПа; Максимальное регулируемое давление: 0,95 МПа; Материал корпуса: литой алюминиевый сплав.	1

2. Базовая конфигурация компонентов (промышленная)

5. Вложения

• Система сборки пневмосхем на учебном стенде.
• Съемные компоненты, быстроразъемные фитинги и понятная символика.
• Возможность проведения прямых и косвенных контрольных упражнений.
• Возможность срабатывания цилиндра.
• Возможность регулирования скорости.
• Возможность синхронизации.
• Возможность концевого выключателя.
• Возможность логической функции.
• Возможность пневматической памяти.
• Возможность импульсного клапана.
• Возможность секвенирования и регулирования давления.
• Блок подготовки воздуха с фильтром, регулятором и манометром.
  • • Диапазон рабочего давления: 0,5–12 бар (регулируется вручную).
    • Степень фильтрации: 40 мкм (удаляет твердые частицы и конденсат).
    • Номинальный расход: 750 л/мин.
    • Соединения: Быстроразъемные фитинги для шланга Ø6 мм (входной и выпускной).
    • Интегрированные аксессуары:
    • Манометр прямого считывания для контроля давления в линии.
    • Ручной запорный клапан для безопасной изоляции системы.
    • Лубрикатор масляного тумана (регулируемый).
    • Материал корпуса: Прозрачный поликарбонат (для контроля уровня конденсата) и металлические/никелированные компоненты.

• Запорный клапан.
  • • Максимальное рабочее давление: 120 бар.
    • Рекомендуемое рабочее давление: 60 бар.
    • Номинальный расход: до 10 л/мин (совместимо с компактными моделями для образовательных учреждений).
    • Подключение к процессу: Быстроразъемные соединения без утечек (быстродействующие соединения) или резьба G1/4".
    • Управление: Ручное с помощью эргономичного рычага с видимым положением фиксации.
    • Материал корпуса: Механически обработанная сталь или анодированный алюминий высокой прочности.
    • Рабочая температура: от -10°C до +60°C.

• Распределительный блок.
  • • Максимальное рабочее давление: 120 бар
    • Рекомендуемое рабочее давление: 60 бар.
    • Номинальный расход: до 10–15 л/мин (совместимо со стандартными тренировочными насосами)
    • Технологические соединения:
    • 1 основной вход от силового агрегата
    • 6 распределительных розеток с герметичными быстроразъемными соединениями
    • Материал корпуса: Механически обработанная сталь или высокопрочный анодированный алюминий.
    • Встроенные аксессуары: дополнительные порты для установки общих манометров контроля давления.
    • Рабочая температура: от -10°C до +60°C.

• 2 нормально закрытых 3/2-ходовых кнопочных клапана.
• • • Исходное состояние: нормально закрытое (NC); поток открывается при нажатии кнопки.
    • Диапазон рабочего давления: 0–10 бар (стандартная пневматика).
    • Номинальный расход: прибл. 300–400 л/мин (в зависимости от размера внутреннего прохода).
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм (входной и выпускной).
    • Материал корпуса: Высокопрочный инженерный пластик или анодированный алюминий.
    • Приведение в действие: Эргономичная кнопка с дополнительным механизмом блокировки на некоторых продвинутых моделях.
    • Рабочая температура: от -10°C до +60°C.

• 1 нормально открытый 3/2-ходовой кнопочный клапан.
  • • Диапазон рабочего давления: 0–10 бар.
    • Номинальный расход: прибл. 300–400 л/мин
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм.
    • Материал корпуса: высокопрочный инженерный пластик или анодированный алюминий.
    • Приведение в действие: эргономичная кнопка с автоматическим пружинным возвратом.
    • Рабочая температура: от -10°C до +60°C.

• • • Диапазон рабочего давления: 0–10 бар.
    • Номинальный расход: прибл. 300–400 л/мин (в зависимости от размера внутреннего прохода)
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм (5 портов: 1 входной, 2 выходных, 2 выпускных).
    • Материал корпуса: высокопрочный инженерный пластик или анодированный алюминий.
    • Управление: Поворотная ручка переключателя с фиксированным (удерживаемым) положением или с пружинным возвратом (в зависимости от конкретного варианта установки).
    • Рабочая температура: от -10°C до +60°C.

• 1 нормально закрытый 3/2-ходовой селекторный клапан.
• • • Исходное состояние: нормально закрытое (NC); обеспечивает поток жидкости только тогда, когда ручка активирована.
    • Диапазон рабочего давления: 0–10 бар.
    • Номинальный расход: прибл. 300–400 л/мин.
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм (3 порта: 1 входной, 1 выходной, 1 выпускной).
    • Материал корпуса: Высокопрочный инженерный пластик или анодированный алюминий.
    • Приведение в действие: Поворотная ручка переключателя с автоматическим пружинным возвратом в исходное положение.
    • Рабочая температура: от -10°C до +60°C.

2 нормально закрытых 3/2-ходовых роликовых клапана.

• • • Диапазон рабочего давления:
    • Пневматический: 0–10 бар.
    • Гидравлический (сигнал/пилот): до 50–120 бар (в зависимости от конкретной модели гидравлической серии FESTECH, например, артикул 15049 — 2/2-ходовой, но доступны адаптеры).
    • Номинальный расход: прибл. 300–400 л/мин (пневматический) / 1–5 л/мин (сигнальная гидравлика).
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм (пневматические) или герметичные гидравлические быстроразъемные фитинги.
    • Материал корпуса: анодированный алюминий или высокопрочный инженерный пластик.
    • Приведение в действие: Рычаг с вращающимся роликом для уменьшения трения и износа при контакте с кулачками или упорами цилиндра.
    • Рабочая температура: от -10°C до +60°C.

• 2 пневматических датчика приближения с креплением на цилиндре.
• • • Электропитание: 10–30 В постоянного тока (электронные модели) или отсутствие внешнего источника питания (механический геркон).
    • Выходной сигнал: PNP, нормально открытый (НО), со светодиодным индикатором состояния.
    • Ток переключения: Макс. 200 мА.
    • Частота переключения: до 500 Гц (электронный) или с ограничением дребезга (геркон).
    • Монтаж: Регулируемая лента из нержавеющей стали или зажим с Т-образным пазом для непосредственного крепления к корпусу пневматического цилиндра (типовые диаметры Ø16–Ø25 мм).
    • Рабочая температура: от -25°C до +70°C.

• 1 нормально закрытый пневматический таймер.
• • • Диапазон времени задержки: регулируется вручную от 0,1 до 30 секунд.
    • Диапазон рабочего давления: 1,5–8,5 бар.
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм.
    • Материал корпуса: инженерный пластик или анодированный алюминий.
    • Регулировка: Микрометрический винт для регулирования потока заполнения/слива аккумулятора и, таким образом, изменения времени.
    • Рабочая температура: от -10°C до +60°C.

• 1 клапан последовательности.
• • • Максимальное рабочее давление: 120 бар
    • Рекомендуемое рабочее давление: 60 бар.
    • Диапазон регулировки давления: Обычно регулируется микрометрическим винтом (например, 10–100 бар, в зависимости от конкретной модели).
    • Номинальный расход: до 10 л/мин (компактные модели для тренировок).
    • Присоединение к процессу: герметичные быстроразъемные соединения или резьба G1/4".
    • Дренаж: Внешний дренаж необходим для обеспечения точной регулировки давления.
    • Материал корпуса: Механически обработанная сталь или высокопрочный анодированный алюминий.
    • Рабочая температура: от -10°C до +60°C.

• 1 3/2-ходовой клапан с пневматическим управлением с одной стороны.
• • • Диапазон рабочего давления: 0–10 бар.
    • Минимальное управляющее давление: обычно 1,5–2 бар для обеспечения надежного переключения.
    • Номинальный расход: прибл. 300–400 л/мин.
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм (3 порта: 1 входной, 1 выходной, 1 выпускной).
    • Материал корпуса: Высокопрочный инженерный пластик или анодированный алюминий.
    • Приведение в действие: встроенный пилотный порт, который получает сигнал сжатого воздуха для перемещения клапана против силы пружины.
    • Рабочая температура: от -10°C до +60°C.

• 1 5/2-ходовой клапан с пневматическим управлением с одной стороны.
• • • Диапазон рабочего давления: 0–10 бар.
    • Минимальное управляющее давление: обычно 1,5–2 бар для обеспечения надежного переключения.
    • Номинальный расход: прибл. 550–800 л/мин (в зависимости от размера внутреннего прохода)
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм (5 портов: 1 входной, 2 выходных, 2 выпускных).
    • Материал корпуса: анодированный алюминий или высокопрочный инженерный пластик.
    • Приведение в действие: Встроенный пилотный порт, принимающий сигнал сжатого воздуха; включает ручное управление для тестирования
    • Рабочая температура: от -10°C до +60°C.

• 3 5/2-ходовых импульсных клапана с пневматическим управлением с обеих сторон.
• • • Диапазон рабочего давления: 0–10 бар.
    • Минимальное управляющее давление: обычно 1,5–2 бар для обеспечения надежного двунаправленного переключения.
    • Номинальный расход: прибл. 550–800 л/мин (в зависимости от размера внутреннего прохода).
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм (5 портов: 1 входной, 2 выходных, 2 выпускных).
    • Материал корпуса: анодированный алюминий или высокопрочный инженерный пластик.
    • Приведение в действие: Два встроенных пилотных порта; возвратные пружины не используются, что позволяет сохранять положение неограниченное время без потребления энергии до тех пор, пока не будет получен противоположный сигнал.
    • Рабочая температура: от -10°C до +60°C.

• 1 Переключатель функциональной цепи ИЛИ (челночный клапан).
• • • Диапазон рабочего давления: 1–10 бар.
    • Номинальный расход: до 550–857 л/мин (в зависимости от конкретной модели, например, артикул 12351/12401).
    • Присоединение к процессу: Быстроразъемные фитинги для шланга Ø4 мм (3 порта: 2 входа, 1 выход).
    • Материал корпуса: прозрачный инженерный пластик или анодированный алюминий (для внутреннего просмотра в некоторых образовательных моделях).
    • Внутренний механизм: Подвижный элемент (шар или тарельчатый клапан), который герметизирует вход нижнего давления.
    • Рабочая температура: от -10°C до +60°C.

• 2 клапана двойного давления с функцией AND.
• • • Диапазон рабочего давления: 1–10 бар.
    • Номинальный расход: до 550 л/мин.
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм (3 порта: 2 входа, 1 выход)
    • Материал корпуса: прозрачный инженерный пластик или анодированный алюминий (для внутреннего просмотра в некоторых образовательных моделях).
    • Внутренний механизм: движущийся элемент (шар или тарельчатый), который смещается в сторону более низкого давления, блокируя это впускное отверстие и позволяя потоку течь только тогда, когда оба давления присутствуют и сбалансированы.
    • Рабочая температура: от -10°C до +60°C.

• 1 быстровыпускной клапан.
• • • Диапазон рабочего давления: 0–10 бар.
    • Номинальный расход:
    • Вход/выход привода: до 150 л/мин
    • Прямой выхлоп: до 550 л/мин (рассчитан на низкое ограничение)
    • Технологическое соединение: быстроразъемные фитинги для шланга Ø4 мм (3 порта: 1 впуск давления, 1 соединение с цилиндром, 1 бесшумный выпуск)
    • Материал корпуса: прозрачный инженерный пластик или анодированный алюминий (для внутреннего просмотра в некоторых образовательных моделях).
    • Внутренний механизм: подвижный элемент (тарелка или шар), который закрывает впускное отверстие давления при выдохе цилиндра, открывая отверстие прямого выпуска.
    • Рабочая температура: от -10°C до +60°C.

• 2 односторонних клапана регулирования расхода (дроссельно-обратные клапаны).
• • • Максимальное рабочее давление: 120 бар
    • Рекомендуемое рабочее давление: 60 бар.
    • Номинальный расход: до 10 л/мин (компактные модели для тренировок)
    • Присоединение к процессу: герметичные быстроразъемные соединения или резьба G1/4".
    • Регулировка: ручная регулировка с помощью игольчатого винта или ручки градуированной шкалы для точной регулировки расхода.
    • Материал корпуса: Механически обработанная сталь или высокопрочный анодированный алюминий.
    • Рабочая температура: от -10°C до +60°C.

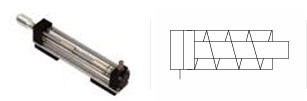

• 1 цилиндр одностороннего действия.
• • • Максимальное рабочее давление: 50–120 бар (в зависимости от прозрачной или стандартной промышленной модели).
    • Стандартные образовательные размеры:
    • Диаметр поршня: 20 мм или 25 мм.
    • Диаметр стержня: 12 мм или 18 мм.
    • Эффективный ход: от 100 мм до 200 мм.
    • Присоединение к процессу: Гидравлический порт, совместимый с герметичными быстроразъемными соединениями системы FESTECH.
    • Возвратный механизм: встроенная высокопрочная пружина или возврат под действием силы тяжести/внешней нагрузки.
    • Материал корпуса: анодированный алюминий или обработанная сталь; версия из прозрачного поликарбоната для визуальных образовательных моделей.
    • Рабочая температура: от -10°C до +60°C.

• 1 цилиндр двустороннего действия.
• • • Максимальное рабочее давление: 120 бар
    • Рекомендуемое рабочее давление: 60 бар.
    • Стандартные образовательные размеры:
    • Диаметр поршня: 16 мм, 20 мм или 25 мм.
    • Диаметр стержня: 10 мм, 12 мм или 18 мм.
    • Эффективный ход: 200 мм или 300 мм.
    • Присоединение к процессу: Гидравлические порты совместимы с герметичными быстроразъемными соединениями FESTECH.
    • Материал корпуса: анодированный алюминий или высокопрочная обработанная сталь.
    • Встроенные аксессуары: некоторые модели оснащены магнитным датчиком для определения конечного положения или прозрачной градуированной шкалой для внутреннего просмотра.
    • Рабочая температура: от -10°C до +60°C.

• 1 регулятор давления с манометром.
• • • Диапазон рабочего давления:
    • Гидравлический: 0–120 бар (обычно регулируемый 10–100 бар).
    • Встроенный/связанный манометр:
    • Диапазон: 0–100 бар (гидравлический)
    • Точность: Класс 1,6%.
    • Диаметр: 40–60 мм.
    • Присоединение к процессу: резьба G1/4"или герметичные быстроразъемные соединения, совместимые с системой обучения.
    • Регулировка: ручная с помощью эргономичной ручки с фиксатором.
    • g гайка для сохранения настройки.
    • Материал корпуса: Механически обработанная сталь или анодированный алюминий (гидравлический);
    • Номинальный расход: до 10 л/мин (учебная гидравлика).

• 2 дополнительных манометра.
• • • Диапазон измерения: 0–100 бар (стандартно для образовательных систем до рабочего давления до 120 бар).
    • Точность: класс 1,6% (высокая точность для калибровки и мониторинга).
    • Диаметр циферблата: 60 ​​мм (четкое считывание на образовательном расстоянии).
    • Технологическое соединение: стандартная резьба или герметичное гидравлическое быстроразъемное соединение (совместимо с системой соединения комплекта).
    • Доступные опции: автономная модель или интегрированная с распределительным блоком на 4–5 портов для одновременного мониторинга.
    • Материал корпуса: нержавеющая сталь или ударопрочный пластик.
    • Рабочая температура: от -10°C до +60°C.

• Гибкая трубка (минимум 10 м).
• Максимальное рабочее давление: 120 бар
• Внутренний диаметр: обычно 4 мм или 6 мм (совместимо с герметичными быстроразъемными фитингами)
• Материал: синтетический сердечник, устойчивый к гидравлическому маслу, текстильное/металлическое армирование, внешнее покрытие, устойчивое к истиранию и маслам.
• Разъемы: Быстроразъемные соединения из стали/никелированной латуни на обоих концах.
• Рабочая температура: от -40°C до +125°C.
• Минимальный радиус изгиба: 80 мм
