汽车实训器材新能源混合动力发动机实训台

GTAT-1004

交货:

EXW

最低订单:

1 组

供货能力:

30组 / 月

原出产地:

广州,中国

备货期:

45天

规格 1. 尺寸：1600x1200x1800mm；（长 x 宽 x 高） 2. 电池：DC12V/60AH 3. 油箱：10L 4. 冷却液：乙二醇

数量:

发联系信

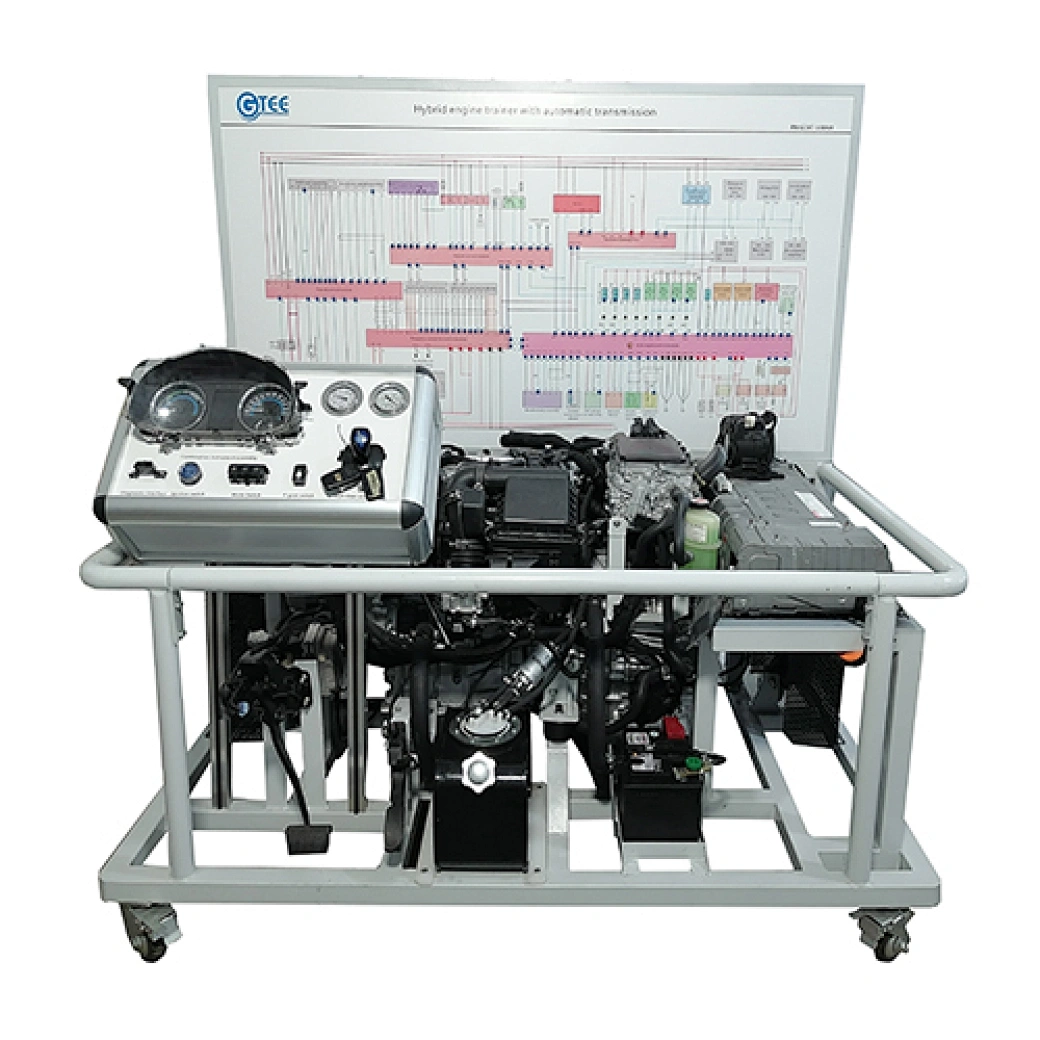

新能源汽车实训台混合动力发动机及自动变速箱实训台教学设备是基于丰田卡罗拉油电混合动力发动机设计的，模拟发动机启动、加速、减速等动作，旨在演示汽油机的结构和工作原理和电力混合动力发动机。新能源汽车实训装备教学装备-混合动力发动机与自动变速器实训台适用于中、高职院校、普通教育培训机构的油电混合动力发动机及维修培训课程。

技术参数

1、外形尺寸：1600x1200x1800mm；（长 x 宽 x 高）(根据发动机型号不同，尺寸会有差距)

2、电池：DC12V/60AH

3、油箱：10L

4、冷却液：乙二醇

产品描述

实训台展示了混合动力发动机（油电）的基本原理和结构，并模拟其运行。

产品构成

序号	姓名	数量
1	测试板	1套
2	仪表板	1套
3	发动机ECU	1套
4	自动变速箱ECU	1套
5	混合动力控制ECU	1套
6	高压电池控制ECU	1套
7	电源控制ECU	1套
8	防盗控制ECU	1套
9	空调控制ECU	1套
10	网关ECU	1套
11	诊断座	1套
12	智能钥匙	1 件
13	高压电池	1套
14	半轴制动系统	1套
15	燃油压力表	1 件
16	真空压力表	1 件
17 号	发动机总成	1套
18	油箱10L	1套
19	油门踏板	1套
20	散热器及冷却电子风扇	1套
21	电池12V 60Ah	1套
22 号	中继	1套
23	保险丝盒	1套
24	故障设置模块（手动开关型）	1套
25	移动支架	1套

主要特点：

1、发动机工作正常、平稳，能展示混合动力汽油机的结构和工作过程；

2、能清晰显示汽油机和三相交流电机的工作过程。

3、测试面板上印有完整的电气控制系统原理图，并安装有测试端子，可以用万用表或示波器测试传感器和执行器的电压、电阻、频率等信号参数。

4. 训练器配备诊断座，可连接扫描仪读取或清除故障码，读取数据流并可用于其他发动机自诊断功能。

5、配备点火开关、继电器、安全装置、安全防护罩、飞轮等转动部件防护罩。

6、故障设定模块：手动开关型（可选配智能型）

培训课程

1、主要部件介绍；

2、混合动力发动机运行、启动、加速等演示；

3、传感器和执行器信号测量；

4、扫描仪的操作；

5、故障排除及排除；

6、发动机基本维护；

适合的发动机型号如下：

PN	发动机型号
GTAT-1004-001	丰田卡罗拉混合动力发动机
GTAT-1004-002	丰田凯美瑞混合动力发动机
GTAT-1004-003	丰田雷凌混合动力发动机
