教育装备 电动汽车实训装备 电动汽车专业核心技能培训考核装备
GTEV01
交货:
EXW
最低订单:
1 组
供货能力:
30组 / 月
原出产地:
广州,中国
备货期:
45天
数量:
产品描述：
该设备满足新能源汽车专业核心技能的培训和考核要求。采用“工学一体化”教学模式，根据新能源汽车维修课程标准设置典型工作任务，进行整体开发。
该设备由以下模块和软件组成：
1. GTEV01-01 电动汽车BMS系统实训模块，1个
2. GTEV01-02电动汽车驱动电机及控制系统实训模块，1个
3. GTEV01-03 电动汽车空调系统实训模块，1个
4. GTEV01-04 电动汽车动力转向系统实训模块，1个
5. GTEV01-05 电动汽车整机电器实训模块，1个
6. GTEV01-06 多媒体教学一体机 1台
7. GTEV01-07驱动系统虚拟测试装置（10英寸触摸屏），1台
8. GTEV01-001电动汽车测试教学软件，1个
9. GTEV01-002电动汽车虚拟仿真测试教学软件，1个
1.EV BMS系统实训模块
模块编号：GTEV01-01
图片供参考：
产品描述
该模块由电动汽车动力电池模组、BMS管理系统、测试平台、多媒体教学一体机等组成。通过动力电池模组和BMS管理系统物理结构的展示，完成纯电动汽车动力电池模组和BMS管理的结构认知、控制原理、部件检测、常见故障诊断技能等实训。与模块GTEV01-02连接，完成动力电池模块和驱动电机控制的动态检测和实验数据分析。
产品构成
不。 | 姓名 | 规格 | 问泰 |
1 | 动力电池模组 | 车规级，额定电压96V，额定容量96Ah，NEDC续航里程120KM； | 1 |
2 | BMS管理系统 | 车规级，可完成开关机逻辑控制 | 1 |
3 | 高压配电箱 | 车规级，功率1.5KW，配备PTC和交流高压连接插头 | 1 |
4 | 车载充电器 | 车规级，2.2KW，充电时间6.5小时 | 1 |
5 | 交流充电端口 | 国家标准(GB)，220V | 1 |
6 | 测试控制板 | 4mm铝塑板床单，印有彩色电路图和来测试终端。 | 1 |
7 | 方面 | 一个约1650*800*1700mm |
培训课程：
1.结构原理的理解
1）动力电池结构及管理系统的了解
2）动力电池控制原理及管理系统
2、动力电池及管理系统部件检测
1）动力电池模组安全运行检测
2）动力电池模组检测
3）BMS管理系统检测
4）充电管理系统检测
3、常见故障诊断
1）动力电池故障灯亮的故障排除
2）动力电池绝缘故障排除
3）BMS管理系统故障排除
4）交流充电系统故障排除
2.EV驱动电机及控制系统实训模块
模块编号：GTEV01-02
图片供参考：
产品描述：
该模块由电动汽车驱动桥、驱动电机、整车控制器、检测面板和测试台组成。通过驱动桥总成及控制器物理结构的展示，完成纯电动汽车动力驱动电机及控制器的结构认知、控制原理、部件检测、常见故障诊断等实用技能培训。与GTEV01-01模块连接，完成动力电池模块动态数据检测和实验数据分析以及驱动电机控制。
产品组成：
不。 | 姓名 | 规格 | 问泰 |
1 | 乙电动汽车驱动桥 | 车规级，额定电压96V，额定功率13KW，最大限度转速7500rpm； | 1 |
2 | 电机控制器 | 车规级，额定电压96V，三阶段 | 1 |
3 | 车辆控制器 | 车规级、车载数据通讯 | 1 |
4 | 车轮 | 车规级，与整车控制器配套 | 1 |
5 | 档位开关 | 车规级，与整车控制器配套 | 1 |
6 | 油门踏板 | 车规级，与整车控制器配套 | 1 |
7 | 仪表板 | 车规级，与整车控制器配套 | 1 |
8 | 测试控制板 | 4mm铝塑板床单，印有彩色电路图和来测试终端。 | 1 |
9 | 方面 | 一个约1650*800*1700mm |
培训课程：
1.结构原理的理解
1）了解驱动电机及控制系统结构
2）驱动电机及控制系统原理
2、驱动电机及控制系统部件检测
1）电机旋转变压器传感器的检测
2）档位信号检测
3）油门踏板信号检测
4）刹车开关信号检测
5）车辆控制器检测
6）电机控制器检测
3、常见故障诊断
1）READY不亮故障排除
2）无法换入D档的故障排除
3) 弱光照明故障排除
4）加速失败的故障排除

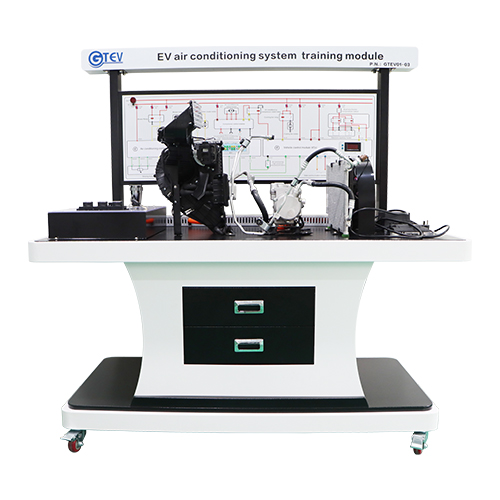

3.EV空调系统实训模块
模块编号：GTEV01-03
图片供参考：
产品描述：
该模块由电动汽车压缩机、冷凝器、蒸发箱、膨胀阀、压力开关、控制单元、PTC加热器、可编程高压电源、测试台组成。通过制冷系统和加热系统物理结构的展示，完成电动汽车压缩机、控制器、PTC的结构识别、控制原理、部件检测、常见故障诊断等技术培训，完成空调系统的动态数据检测和实验数据分析。
产品组成：
不。 | 姓名 | 规格 | 问泰 |
1 | 压缩机 | 车规级，96V直流，制冷剂HFC-134a，制冷剂充注量320±20g, | 1 |
2 | 蒸发箱 | 车规级，与压缩机配套使用 | 1 |
3 | 膨胀阀 | 车规级，与压缩机配套使用 | 1 |
4 | 压力开关 | 车规级，与压缩机配套使用 | 1 |
5 | 控制单元 | 车规级，整车数据通讯 | 1 |
6 | PTC加热器 | 车规级，DC96V，3KW，加热控制系统 | 1 |
7 | 磷供应不足 | 磷保护s包括：超载/过电压/过电流/短路/过热保护 ETC。 | 1 |
8 | 测试板 | 4mm铝塑板床单，印有彩色电路图和d检测端子。 | 1 |
9 | 方面 | 一个约1650*800*1700mm |
培训课程：
1.结构原理的理解
1）电动空调系统结构的了解
2）空调控制系统工作原理
2、空调控制系统部件检测
1）压缩机的检测
2）压力开关的检测
3）PTC加热器的检测
4）蒸发器总成检测
5）空调控制器的检测
3、常见故障诊断
1）空调系统管道的控制与维护
2）压缩机故障的维修
3）空调鼓风机故障的维修
4）空调故障不制热的维修

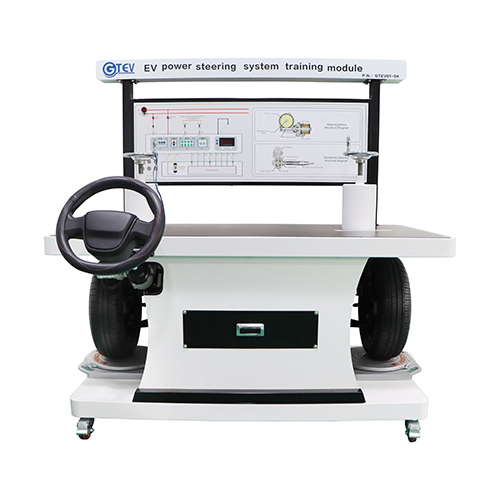

4.EV动力转向系统实训模块
模块编号：GTEV01-04
图片供参考：
产品描述：
该模块由电动汽车动力转向器总成、控制单元、前悬架总成、通信模块、角板和测试台组成。通过转向系统和悬架系统物理结构的展示，完成纯电动转向器、控制器、悬架的结构认知、控制原理、部件检测、常见故障诊断等实用技能训练。通过与可通讯模块的连接，可以完成转向系统的动态数据检测和实验数据分析。
产品构成
不。 | 姓名 | 规格 | 问泰 |
1 | 纯电动舵机总成 | 额定电流：30A，额定电压：12V，额定功率：170W；额定转速：1050RPM； | 1 |
2 | 转向传感器 | 车辆等级，作品带舵机总成 | 1 |
3 | 扭矩传感器 | 车辆等级，作品带舵机总成 | 1 |
4 | 控制单元 | 车辆等级 | 1 |
5 | 前悬架总成 | 车辆等级 | 1 |
6 | 测试控制板 | 4mm铝塑板床单，印有彩色电路图和来测试终端。 | 1 |
7 | 方面 | 一个约1650*800*1700mm |
培训课程：
1.结构原理的理解
1）汽车转向系统结构的了解
2）汽车转向系统控制原理
2、转向系统部件检测
1）转向角传感器检测
2）扭矩传感器的检测
3）EPS控制模块检测
3、常见故障诊断
1）电子转向机故障的排除
2）电子转向通讯故障排除
3）电子转向扭矩传感器故障排除
4）电子转向角传感器故障排除
5. EV整机电器实训模块
模块编号：GTEV01-05
图片供参考：
产品描述：
该模块由电源、照明系统、雨刷系统、舒适系统、音响系统、测试台组成。可完成电动汽车各电器的结构识别、控制原理、部件检测、常见故障诊断等技能培训。可连接可通讯模块，完成整车电气系统的动态数据检测和实验数据分析。
产品组成：
不。 | 姓名 | 规格 | 问泰 |
1 | 照明系统 | 车辆等级，额定电压：12V | 1 |
2 | 雨刷系统 | 车辆等级，具有自动返回功能 | 1 |
3 | 车身控制单元 | 车辆等级， | 1 |
4 | 音响系统 | 车辆等级，来具有USB和蓝牙通讯功能 | 1 |
5 | 电源 | 转变AC220V转DC12V，过载/过电压/过电流/短路/过热保护。 | 1 |
6 | 测试控制板 | 4mm铝塑板床单，印有彩色电路图和来测试终端。 | |
7 | 方面 | 一个约1850*900*1700mm； | 1 |
培训课程：
1.结构原理的理解
1）了解整个EV电气系统的结构
2）整车电气控制原理
2、电动汽车整车电气元件测试
1）照明系统的测试
2）雨刷系统的测试
3）舒适系统测试
4）音频系统的测试
3、常见故障诊断
1）雨刷系统故障排除
2）照明系统故障排除
3）window系统故障排除
4）门锁系统故障排除
5）音响系统故障排除
6.多媒体教学一体机电视
模块编号：GTEV01-06
图片供参考：
产品描述：
1、该多媒体教学一体机配备自主研发的电动汽车虚拟仿真测试教学软件和新能源汽车测试教学软件
2、满足工学一体化的多工作站分组实训，实训终端与多媒体教学平台配合使用，方便教师进行教学；
3、安装一套驾驶系统虚拟仿真检测教学软件，可模拟检测空调控制单元、MCU电机控制器、车载充电机、BMS控制单元、转向系统以及所有整车电器的引脚信号
产品参数：
1.显示器：32英寸，显示输出VGA、内置VGA、HDMI、LVDS、
2.CPU：INTEL CORE I5第四代，
3.内存：DDR3 1333/1066MHZ 8G内存，
4.硬盘：SSD128G，
5.分辨率：1920x1080
7、驱动系统测试终端（10英寸触摸屏）
模块编号：GTEV01-07
图片供参考：
产品描述：
1、配备驾驶系统虚拟仿真检测教学软件，可模拟检测空调控制单元、MCU电机控制器、车载充电机、BMS控制单元、转向系统以及所有整车电器的引脚信号
2、配备新能源汽车检测及教学软件。
产品参数：
1.触摸屏：12.1英寸
2.CPU：INTEL N4100，1.1GHz-2.4GHz，
3.内存12GB，
4.存储256GB，支持TF卡扩展至256GB，
5.通讯支持：WiFi 802.11AC/2.4G+5G、蓝牙BT4.2协议、
6. 显示输出：Micro HDMI，
7、分辨率：2160*1440高清分辨率；
8.电动汽车测试与教学软件
模块编号：GTEV01-001
图片供参考：
产品描述：
将上述设备的实物图片、视频、动画教学方式相结合，集成制作了实物教学软件。内容包括教学组织、结构理解、测试教学、考核体系四大模块。
产品成分：
不。 | 姓名 | 规格 |
1 | 时间每个组织 | （一）实习目的和要求 （二）实训室布置 （三）实训教学时数 （四）实训安全操作要求 (5) 工具使用 |
2 | S结构性理解 | （1）根据实物图片，对电动汽车各系统结构进行动画演示 (2) 基于实物视频，演示操作每个组件和模块。 （3）结构和原理的理解：包括动力总成系统、高压电控系统、VCU、充电系统、动力电池系统、底盘系统、空调等的原理和结构。 |
3 | 时间测试教学 | 故障排除：可对动力电池系统、动力总成系统、充电系统、底盘系统、空调系统等进行故障排除。 |
4 | 一个评价体系 | (1）用知识内容填空 (2) 选择题和判断题 （三）基础知识问答题 （四）专业知识问答题 注：本次考核需要使用第三方在线教学软件如“雨课堂”或其他类似软件，在考核结束后进行所有的培训完成。 GTEE可以提供上述评估题库。 |
9.电动汽车虚拟仿真测试及教学软件
模块编号：GTEV01-002
图片供参考：
产品描述：

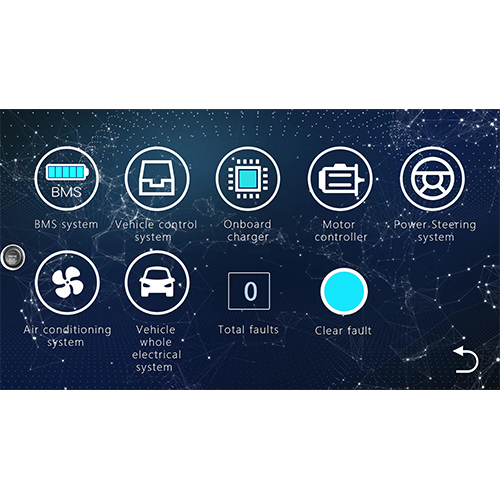

该虚拟仿真软件基于Windows系统，具有独立的软件著作权。它可以安装在模块 GTEV01-06 和 GTEV01-07 上。该软件可以实现电动汽车电机驱动控制系统的虚拟检测。检测内容包括各控制线的信号电压和波形。很好的解决了老师“一对多”的演示问题。软件操作界面简单，步骤清晰。系统采用三层界面逻辑架构：主界面/系统选择界面/检测界面。检测接口的控制电路图清晰，控制端子的管脚定义标注清晰，有利于学生进行各种电路电信号模拟测试。
产品特点：
1、软件可以测试空调控制单元、MCU电机控制器、车载充电机、BMS控制单元、转向系统以及所有整车电器的引脚；
2、软件自带虚拟检测工具，如万用表、示波器等。
模拟检测项目如下：
空调系统：
1）鼓风机电机电阻信号检测
2）内循环模式下电机信号检测
3）压缩机控制模块信号检测
4）吹气模式电机信号检测
5）空调蒸发器温度传感器信号检测
6) 散热风扇电机信号检测
7) 电子辅助加热器信号检测
电机控制器：
1）电机旋转变压器传感器信号检测
2）温度传感器信号检测
3）BATT电源检测
车载充电器：
1）慢充接口信号检测
2）BATT电量检测
电池管理系统控制单元
1）OBD-CAN信号检测
2）BATT电源检测
车辆控制系统：
1）油门踏板信号检测；
2）档位开关信号检测；
3）制动助力器电机继电器信号检测
4）IG电源检测
5）BATT电源检测
6）点火主继电器信号检测
7）真空度传感器信号检测
8）OBD-CAN信号检测
9) 联锁输入/输出信号检测
10）机械手刹开关信号检测
11）刹车开关信号检测
动力转向系统：
1）IG电源检测
2）BATT电源检测
3）CAN信号检测
4）转向电机电压检测
5）扭矩传感器信号检测
整车电气系统：
1）照明系统信号检测
2）舒适系统信号检测
3）雨刮系统信号检测
