三合一电动车综合实训系统教育装备
GTAT-D0016
交货:
EXW
最低订单:
1 组
供货能力:
30组 / 月
原出产地:
中国
备货期:
45天
三合一电动汽车综合实训系统实训台基于纯电动汽车系统模块化设计,包括以下三个模块： 1.电池管理系统模块, 2.电机驱动系统模块, 3.控制系统模块,
数量:
教育教学实训设备教学设备教育设备三大模块融为一体，相互连接，能够充分展示纯电动汽车各系统的结构组成和工作原理，让学生学习纯电动汽车的各种技术、结构设计和维护技能，是高校理想的纯电动汽车教学设备。教育教学实训设备教学设备教育设备适用于职业技术学校、高等院校、培训机构电动汽车系统理论与维修培训的教学需要。教育教学实训设备教学设备教育设备还适用于高职院校、中等职业院校相关专业的教学和技能培训。
产品描述
电动汽车综合实训系统基于纯电动汽车系统的模块化设计，包括以下三个模块：
1.电池管理系统模块，
2.电机驱动系统模块，
3.控制系统模块，
三个模块一体化、相互连接，可以充分展示纯电动汽车各系统的结构组成和工作原理，让学生学习纯电动汽车的各种技术、结构设计和维护技能，是高等院校理想的纯电动汽车教学设备。
适用车型：比亚迪秦Plus EV；五菱宏光mini EV或其他车型。
产品构成

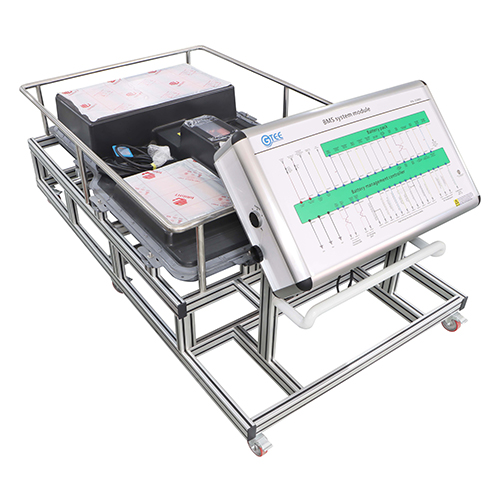

1.BMS系统模块
模块编号：EVM01
图片供参考：
规格：
尺寸：1900×1100×1350mm
重量：约300kg
产品描述
实训平台基于纯电动汽车电池及管理系统，真实演示电动汽车电池及管理系统的结构、原理及工作流程；配备智能故障模块，可进行故障检测诊断、故障模拟及故障排除。通过连接EVM02电机驱动系统模块和EVM03控制系统模块，可以演示纯电动汽车电池管理系统的结构和工作过程。适合各院校及培训机构对汽车蓄电池理论及维修培训的实践教学需要。
产品构成
不 | 姓名 | 规格 | 数量 |
| 1 | 电池组 | 根据车型 | 1 |
| 2 | 电池管理ECU | 根据车型 | 1 |
| 3 | 高压连接线 | 根据车型 | 1 |
| 4 | 低压连接线 | 根据车型 | 1 |
| 5 | 带有彩色电路原理图的测试面板 | 根据车型 | 1 |
| 6 | 故障设置模块 | 智能型 | 1 |
| 7 | 带刹车万向脚轮 | 直径75毫米 | 6 |
培训课程：
1、动力电池安全操作培训
2.动力电池结构理解培训
3.动力电池BMS结构理解培训
4、动力电池密封条拆装培训
5.动力电池组更换培训
6、动力电池安全检查
7、动力电池密封性测试
8、动力电池电压检测
9、动力电池温度检测
10、动力电池容量测试、容量数据分析实验。
11、动力电池放电电流、充电电流数据分析。
12、动力电池温度测试、过温保护测试。
13、BMS数据诊断、数据分析、数据监测实验。
14、锂电池充放电实验

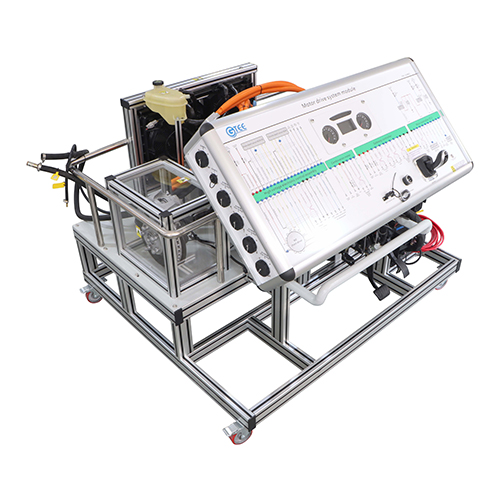

2、电机驱动系统模块
模块编号：EVM02
图片供参考：
规格：
尺寸：1500×1200×1350mm
重量：约500kg
产品描述：
本实验台以纯电动汽车原有驱动电机系统为基础，真实展示了电动汽车驱动电机系统的结构、原理及工作过程；配备智能故障模块，可进行故障诊断、故障模拟和故障排除。故障检测与诊断、故障模拟与故障排除的实际操作。与evm01电池管理系统模块和evm3控制系统模块连接，可演示电动汽车电机驱动系统的工作过程。适用于各类院校及培训机构，满足纯电动汽车电机驱动系统理论及维修培训的实践教学需求。
产品构成
不 | 姓名 | 规格 | 数量 |
1 | 带传动装置的驱动电机 | 根据车型 | 1 |
2 | 驱动半轴 | 根据车型 | 1 |
3 | 制动缸 | 根据车型 | 1 |
4 | 制动爪总成 | 根据车型 | 1 |
5 | 制动踏板 | 根据车型 | 1 |
6 | 制动真空泵 | 根据车型 | 1 |
7 | 制动助力鼓 | 根据车型 | 1 |
8 | ABS主缸 | 根据车型 | 1 |
9 | 冷却水箱及风扇 | 根据车型 | 1 |
10 | 高压连接电缆 | 根据车型 | 1 |
11 | 仪表板 | 根据车型 | 1 |
12 | 变速杆 | 根据车型 | 1 |
13 | 启动开关 | 根据车型 | 1 |
14 | OBD诊断座 | 根据车型 | 1 |
15 | 低压连接电缆 | 根据车型 | 1 |
16 | 带有彩色电路原理图的测试面板 | 根据车型 | 1 |
17 号 | 故障设置模块 | 智能型 | 1 |
18 | 带刹车万向脚轮 | 直径75毫米 | 4 |
培训课程：
1、电机总成的拆装；
2、机械传动总成拆装；
3、熟悉各部分的名称、结构及原理；
4、驱动系统工作信号电压检测
5、驱动电机工作转速信号检测
6、驱动系统故障诊断与检测
7.驱动电机温度信号检测

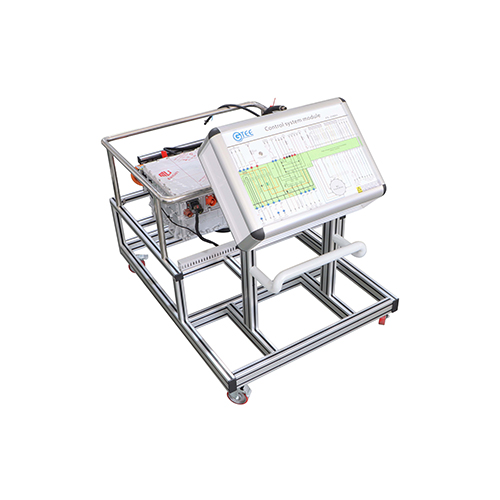

3、控制系统模块
模块编号：EVM03
图片供参考：
规格：
尺寸：1300×1000×1350mm
重量：约300kg
产品描述
实训平台基于纯电动汽车原有控制系统，真实演示电动汽车控制系统的结构、原理和工作流程；配备智能故障模块，可进行故障诊断、故障模拟和故障排除。可与EVM01电池管理系统模块和EVM02电机驱动系统模块连接，演示纯电动汽车控制系统的工作过程。适用于各类院校和培训机构，满足纯电动汽车控制系统理论和维修培训的实践教学需求。
产品构成
不 | 姓名 | 规格 | 数量 |
1 | 逆变器总成 | 根据车型 | 1 |
2 | 充电口 | 根据车型 | 1 |
3 | 高压连接电缆 | 根据车型 | 1 |
4 | 低压连接电缆 | 根据车型 | 1 |
5 | 高压继电器 | 根据车型 | 1 |
6 | 带有彩色电路原理图的测试面板 | 根据车型 | 1 |
7 | 故障设置模块 | 智能型 | 1 |
8 | 带刹车万向脚轮 | 直径75毫米 | 4 |
培训课程：
1、控制系统与动力电池及驱动系统线束连接。
2、讲授控制系统搭建原理。
3、控制系统信号检测。
4.控制系统的诊断和测试。
