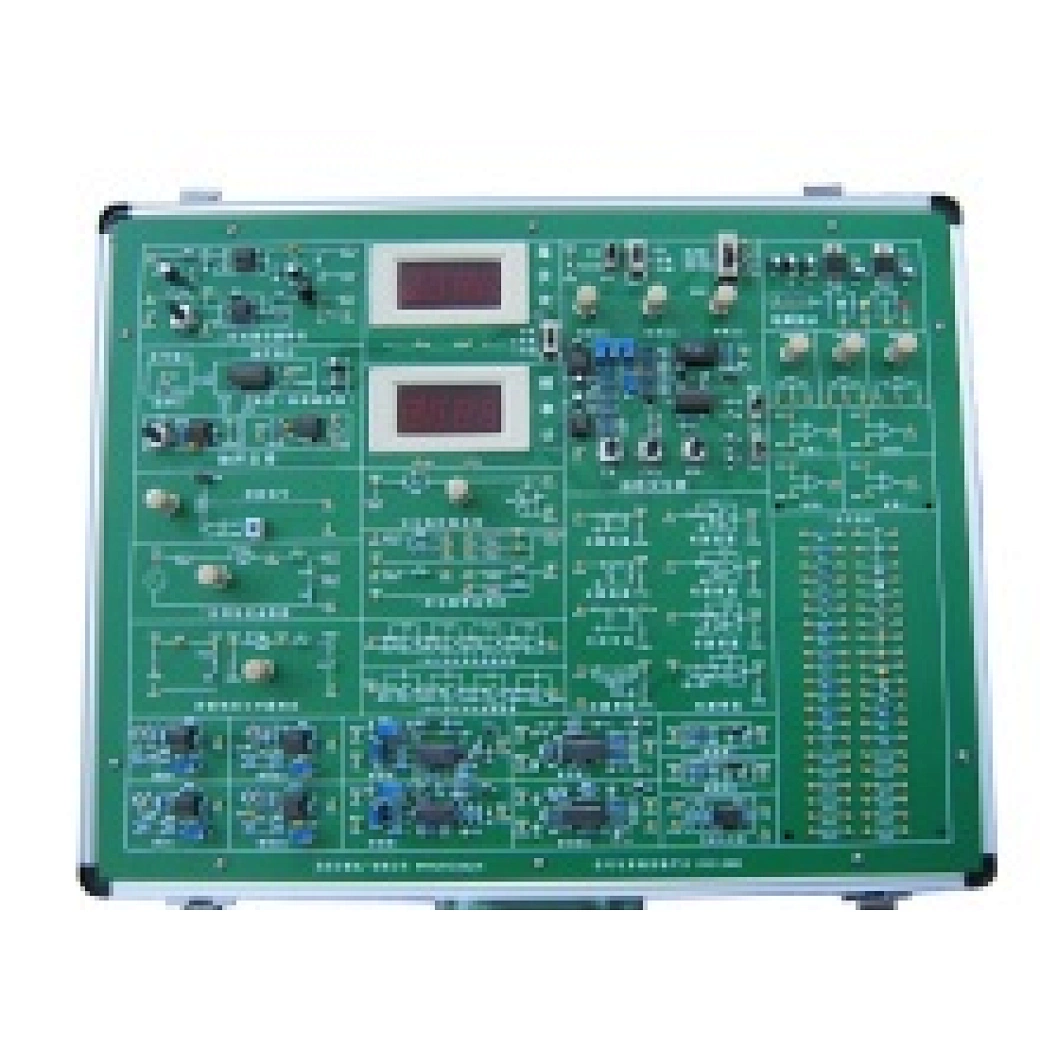

信号和系统培训套件
GTCT-010
系统组成： 1、电源输入模块：提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A电源输出。配备LH-DB电源保护板时，有欠压、过压、过流、短路报警功能。发生故障时，系统电源自动切断；故障排除后，自动恢复。 2、信号源模块：提供正弦波、三角波、方波、矩形波、扫频信号五种波形信号。信号的频率范围：9Hz-100KHz，分为四个频段。信号的频率、幅度、占空比和扫描速度可调。 3、实验箱：铝合金材质，绿色环保，外形美观。参考尺寸：440×340×100mm。
交货
EXW
最低订单
10 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
教育实训装备信号与系统实训套件板提供了信号的频域和时域分析的实验手段，教育实训装备信号与系统实训套件板可用于分析时域的阶跃响应和脉冲响应；信号频谱分析研究、信号分解与合成； AM调制解调、FDM频分复用；连续时间系统仿真与采样定理及信号恢复的分析研究；实现一、二阶电路的瞬态响应、二阶网络状态轨迹显示以及各种滤波器的设计和实现。教育实训装备信号与系统实训套件板卡平台采用模块化形式设计，按功能单元划分，电路原理一目了然。
系统特点：
1、电路模块化设计：实验单元均按模块划分，实验名称与模块名称相对应。模块内部的电路画在相应的位置，以便实验者一目了然。
2、结构紧凑，性能稳定可靠；扩展性强，可以设计自己的实验电路。
3、可选配Proteus仿真软件，可对仿真信号系统中的各种功能电路进行仿真；同时适应示波器、逻辑分析仪、信号发生器等虚拟仪器，方便对电路的分析和研究，提高学生的综合能力。
系统组成：
1、电源输入模块：
提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A电源输出。配备LH-DB电源保护板时，有欠压、过压、过流、短路报警功能。发生故障时，系统电源自动切断；故障排除后，自动恢复。
2、信号源模块：
提供正弦波、三角波、方波、矩形波、扫频信号五种波形信号。
信号的频率范围：9Hz-100KHz，分为四个频段。
信号的频率、幅度、占空比和扫描速度可调。
3、频率计：四位数字显示，测量范围1Hz-300KHz，量程自动切换。
4、毫伏表：三位半数字显示，测量范围0～10V，频率范围0～100KHz。
5.模拟滤波模块
6.无失真传输系统
7. 一阶电路瞬态响应模块
8、二阶电路传输特性模块
9.二阶网络状态跟踪模块
10.二阶电路瞬态响应模块
11.阶跃响应和脉冲响应模块
12. 采样定理模块
13.AM调制解调器模块
14.FDM频分复用模块
15.信号分解与合成模块
16.电路元件扩展区
17、实验箱：铝合金材质，绿色环保，外形美观。参考尺寸：440×340×100mm。
基础实验：
1.基本运算单元实验
2.阶跃响应和脉冲响应实验
3 连续时间系统仿真实验
4.有源、无源滤波器实验
5. 采样定理及信号恢复实验
6、一阶电路瞬态响应实验
7、二阶电路传输特性实验、二阶网络状态轨迹显示实验、二阶电路瞬态响应实验
8、二阶网络函数仿真实验
9、矩形脉冲信号分解实验和矩形脉冲信号合成实验
10. 谐波幅度对波形合成的影响
11.AM调制与解调
12.FDM频分复用实验
13、信号无失真传输
产品配置：
不。 | 项目名 | 数量 |
1 | 实验手册 | 1个 |
2 | 电源线，长度1.5m | 1个 |
3 | 2#实验线 | 10个 |
著名的：使用本实验箱进行实验时，需要配合使用万用表和示波器（常见的两通道数字示波器）。
