微波和天线综合培训套件
GTCT-004
微波与天线综合实验系统主要为通信工程、电子工程、微波工程等专业提供《微波技术》、《微波器件》、《微波电路》、《微波通信》、《天线》等课程。
交货
EXW
最低订单
10 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量

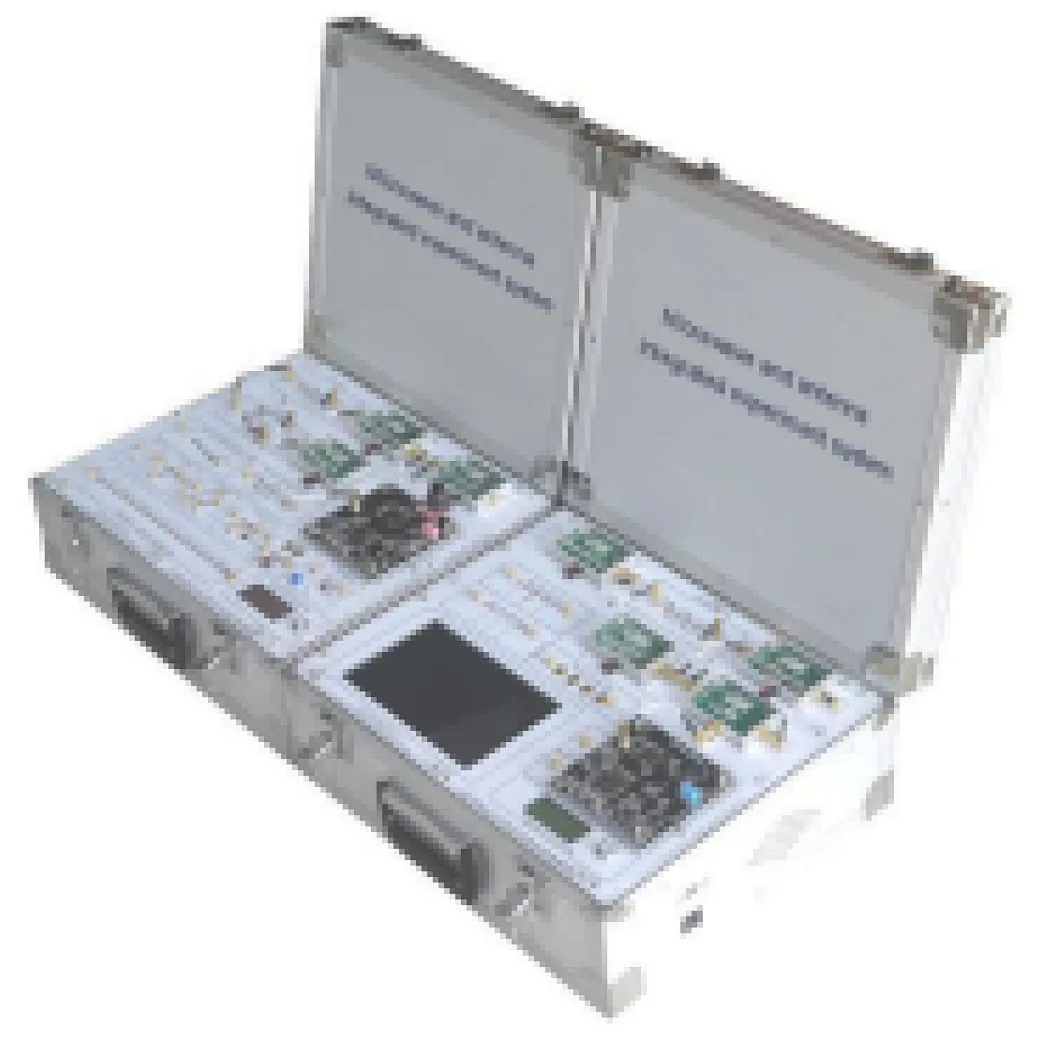

教育通信装备微波与天线综合实训装备综合实训套件由发射实验系统和接收实验系统两个实验箱组成。综合训练套件内置接收系统嵌入式矢量分析仪，通过PAD和配置软件实时测试有源或无源器件的频率响应、器件参数、阻抗和天线特性。教育通信设备微波与天线综合实训设备综合实训套件是我公司自主研发的多通道射频/微波通信、射频/微波技术与天线综合实验系统，功能更强大，实验内容更多。通信设备微波与天线综合实训设备适用于职业技术学校、高等院校、培训机构相关专业的理论与维护实训的教学需要。
技术参数
1.数字中频调制器：
● 视频：CMOS摄像头
● 语音：100HZ-20KHZ 模拟信号
● 中频输出：24MHZ，调制方式：QPSK；带宽4096K，阻抗：50 SMA
2、微波锁相振荡器：
● 频率范围：2050-2450MHz可编程
● 输出功率：≥10dBm
● 相位噪声：≤110dB/Hz@100KHz
3.微波上变频器：
● 中频输入范围：10-1300MHz
● 本振输入范围：1800-2800MHz
● 射频输出范围：1500-2500MHz
● 转换衰减：<9dB
● 射频本振隔离度：>45dB
4、微波VGA（可调增益放大衰减器）：
● 工作频率：2000-2500MHz
● 增益：-5DB 至+15DB 可编程
5、微波功率放大器：
● 工作频率：2000-2500MHz
● 增益：>18dB
● 1dB压缩点：>18dBm
● 输出IP3：>30dBm
6、微波发射/接收天线：抛物面天线、八木天线
7、微波低噪声放大器：
● 工作频率：2000-2500MHz
● 增益：>18dB
● 噪声系数：<2.4
● 1dB压缩点：>10dBm
8.微波下变频器：
● RF/本振输入范围：300-2450MHz
● 中频输出范围：DC-700Mhz
● 转换衰减：<7dB
● 射频本振隔离度：>40dB
9、中频滤波器：
● 30MHZ低通；
10、中频放大器：
● 100MHZ频率响应，10db增益
11.数据中频解调器：
● 中频输入：24MHZ高/低数据流50 SMA
● 视频输出：1MB/s
● 音频输出：64Kb/s
12、环行器、定向耦合器、功率分配器、电控衰减器、移相器等组成：
● 工作频率：约800MHZ
13、微带线（环形、八木、偶极）：
● 工作频率：约800MHZ
14、双分支同轴传输线：
● 频率范围：500MHz-3000MHz；阻抗：50Ω；功率电阻：≥100W
● 主轴长度：70CM
● 枝长：25CM
● 两支路可在主轴上连续滑动，通过滑动短路块可改变支路长度。满足匹配网络设计要求
● 标准：各种负载
15. 嵌入式矢量分析仪：
● 工作频率范围：1MHZ-3000MH；
● 单频信号源：1MHZ-3000MHZ频率连续可调
● 扫频信号源：1MHZ-3000MHZ、单扫、连续扫
● 信号电平：0dbm
● 动态范围：1MHz~500MHz、90dB、500MHz~3G、60dB
● 支持单通道同时测量S11和S21
● 测量S参数、VSWR、阻抗、传输线长度、传输线损耗、史密斯图
● 8英寸触摸屏，WIN10操作系统
基础实验
1. 微波元件测试
● 微波定向耦合器
● 微波功分器
● 微波循环器
● 微波固定衰减器
● 微波移相器
● 微波低通滤波器
● 微波高通滤波器
● 微波带阻滤波器
● 微波带通滤波器
● 微波上变频器
● 微波下变频器
● 微波锁相振荡器
● 可调增益放大衰减器
● 微波功率放大器
● 微波低噪声放大器
2. 天线实验
● 天线输入阻抗随频率变化特性的测量与分析
● 馈线对天线阻抗测量实验的影响
● 天线驻波比直读测量
● 天线方向图测量
3. 微波系统实验
● 图像/数据中频调制器
● 图像/数据中频解调器
● 数字中频调制解调器性能测试（电平、带宽、星座图等）
● 微波传输系统
● 微波接收系统
● 微波音视频传输系统
