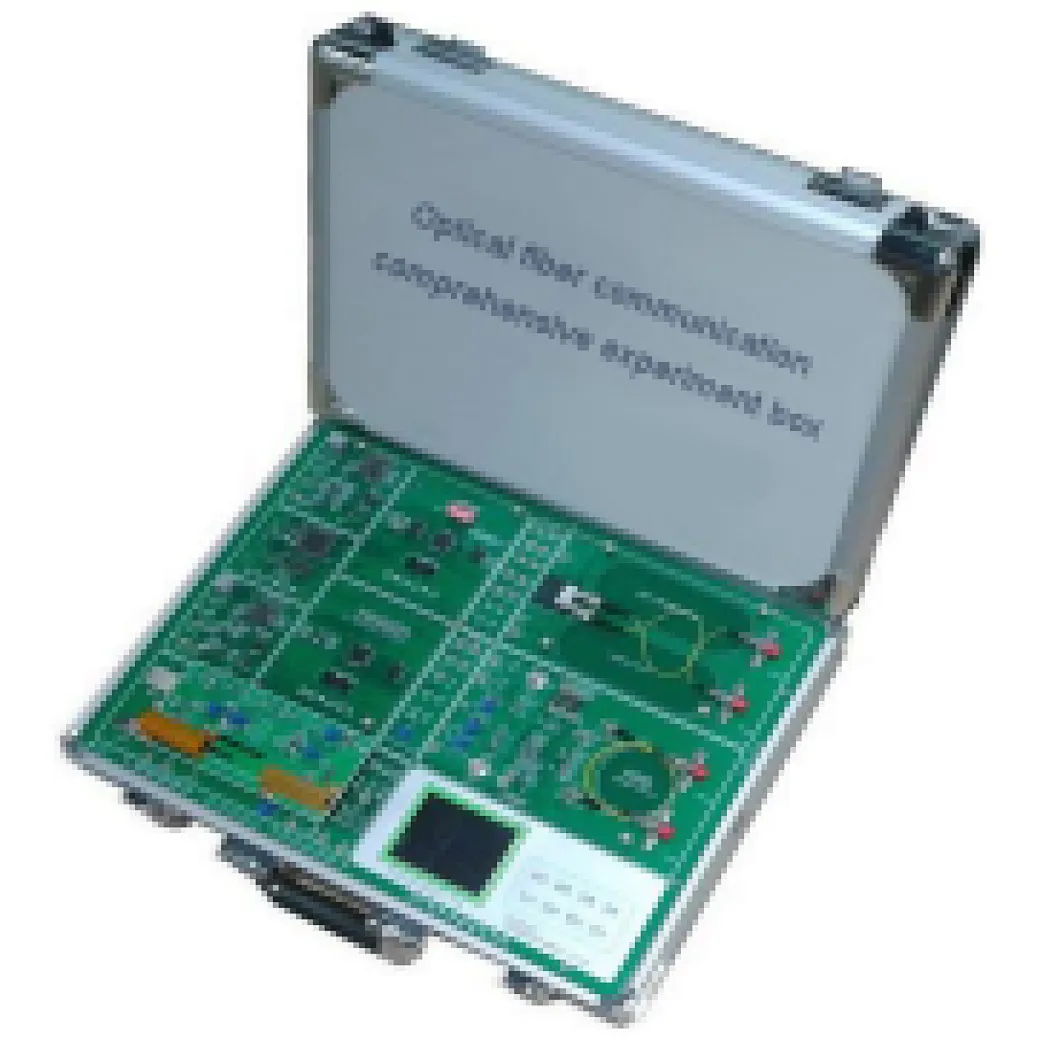

光纤通信综合实训套件
GTCT-003
技术参数 三对光模块：1310、1550、850各一对（850为多模，可选附件）；光模块可完成无光报警、自动功率控制APC、消光比测试、PI曲线测试、平均照明功率测试、光模块接收灵敏度测试等实验。
交货
EXW
最低订单
10 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
教育设备光纤通信实训台职业实训设备具有较强的信道编码实验能力； CMI、5B1C、5B6B加扰、解扰等电路编码功能；增强了复用解复用功能、信令功能和系统实验功能，可以在信令支持下实现平台间的电话呼叫连接系统实验。光纤通信实训台职业培训设备教育设备上新增彩色触摸液晶键盘控制、DDS信号和频率选择、实验内容选择、误码仪设置和误码统计等功能，可通过键盘实现；光纤输入、输出接口均采用外向设计。教育设备光纤通信实训台职业实训设备适用于各大院校相关科技用户。
技术参数
1、三对光模块：1310、1550、850各一对（850为多模，可选配件）；光模块可完成无光报警、自动功率控制APC、消光比测试、PI曲线测试、平均照明功率测试、光模块接收灵敏度测试等实验。
2、1310为收发器类型； 1550由LD激光器和LD光探测器以及分立元件组成； 850由LED光发射器、探测器和分立元件组成；实验箱光端机配置齐全。
既包括集成光模块，也包括分立器件组成的光模块；包括数字光端机模块和模拟光端机模块端；包括单模光纤传输模块和多模光纤传输模块。
3、实验箱源到电接口、电接口到光接口、光接口到光路分离，有利于学生了解通信系统；
4、2个电话接口、1个计算机USB串口、1个网络接口、1个开关设置口、1个信令接口，可对不同数据源进行时分复用。 PDH数据时隙可由PC设置；
5、具有标准E1接口，线路时钟可编程（1～32个时隙，即64KHZ---2048KHZ可编程），复用数据时隙可由PC配置。
6、内置彩色触摸液晶屏和键盘，可以通过人机对话进行实验内容选择、数据设置和数据显示；
7、实验平台内置电话时分交换功能，可实现电话用户（实验平台）之间通过光纤拨打号码、与4方通话的功能；
8、可进行光通信通道编码、USB数据通信、网络数据传输、光接收机数字锁相环、故障码检测、光网络建设等二次开发。
9、内置DDS信号源，方便学生完成LED、LD光端机模拟信号和视频信号传输实验；
10、内置全功能误码仪模块，可选择时钟、码型、插入误码等，并可通过触摸液晶显示时间、误码率等，性价比高（光度接收灵敏度和光器件插入损耗等）
11、提供SDH教学分析软件，可进行SDH开销字节观察实验、SDH高阶通道开销字节观察实验、SDH低阶通道开销字节观察实验、SDH帧复用与定位等实验；
基础实验
光纤实验系统简介
第一章 光纤通信认知实验
实验1 光纤、光缆的鉴别实验
实验2 电光及光电转换实验
第二章 光发射机终端指标测试实验
实验1 数字光发射机的平均光功率测量
实验2 数字光发射机消光比的测量
实验3 半导体LED光源PI曲线绘制实验
实验4 自动光功率控制（APC）测试
第三章 常见光无源器件测试实验
实验1 光纤连接器
实验2 光衰减器性能测量
实验3 光隔离器性能测量
实验4 波分复用器性能测量
实验5 分光器性能测量
第四章 光接收机指标测试实验
实验1 数字光接收机灵敏度测量
实验2 数字光接收机的动态范围测量
第五章 电信号传输与译码原理
实验1 AMI/HDB3编码原理实验
第六章 光传输线代码编译实验
实验1 CMI代码编译原理及光传输实验
实验2 5B6B编码原理及光传输实验
实验3 5B1P编码原理及光传输实验
实验4 加扰、解扰原理及光传输实验
实验5 光纤通道图观察
第七章光纤传输系统综合实验
实验1 模拟/数字电话光纤传输系统实验
实验2 数字数据光纤传输系统实验
实验3 数字图像光纤传输系统实验
实验4 数字时分复用系统光通信实验
实验5 E1数据光通信实验
实验6 网络数据传输实验
实验7 SDH段开销字节观察实验
实验8 SDH高阶通道开销字节观察实验
实验9 SDH低阶通道开销字节观察实验
实验10 sdh帧的复用和定位
第八章光电转换实验
实验1 光透射与光探测实验
实验2 光脉冲调制实验
实验3 光音频模拟信号调制实验
