Modern refrigeration and air conditioning systems skills training device educational equipment

Modern refrigeration and air conditioning systems skills training device didactic equipment

refrigeration and air conditioning trainer educational equipment

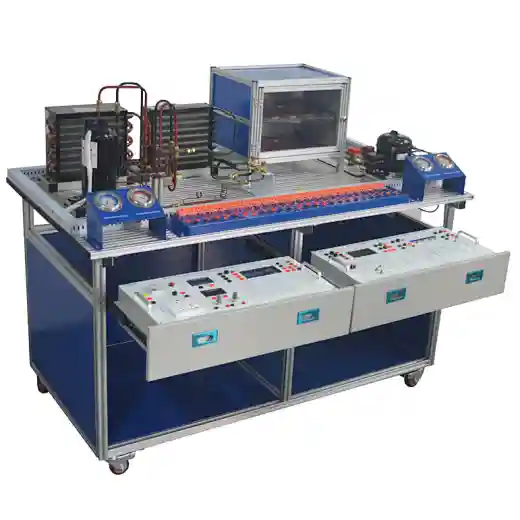

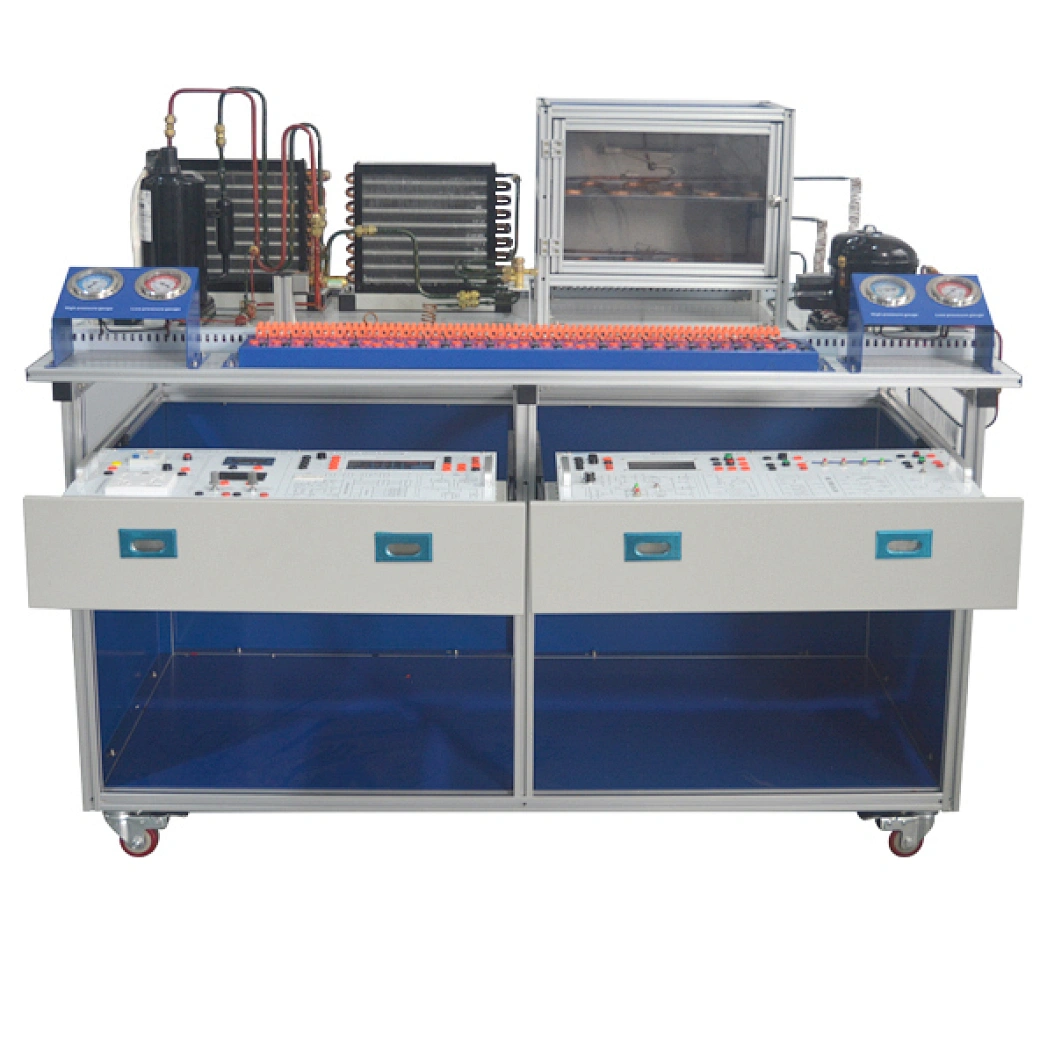

现代制冷空调系统技能实训装置

GTRT-0008

该制冷空调实训教学设备是为安装空调制冷冰箱及电控系统而设计的教学设备。学员可以从教学设备中学习空调、冰箱系统的管道安装、电气接线、工况调试、故障诊断和维护等综合能力。教育设备制冷空调实训台涵盖制冷安装、接线、压力、真空、充注制冷剂、运行调试器等培训。教育装备教学设备制冷空调实训台适用于职业技术学校、大专院校、培训机构制冷空调理论与维修实训的教学需要。 6、制冷剂类型：空调系统R22、冰箱系统R600a 7、安全保护：漏电压、漏电流保护

交货

EXW

最低订单

1 组

供货能力

30组 / 月

原出产地

中国广州

备货期

45天

数量

发联系信

该制冷空调实训教学设备是为安装空调制冷冰箱及电控系统而设计的教学设备。学员可以从教学设备中学习空调、冰箱系统的管道安装、电气接线、工况调试、故障诊断和维护等综合能力。教育设备制冷空调实训台涵盖制冷安装、接线、压力、真空、充注制冷剂、运行调试器等培训。教育装备教学设备制冷空调实训台适用于职业技术学校、大专院校、培训机构制冷空调理论与维修实训的教学需要。

技术参数

1、尺寸：约1500mm×800mm×1250mm
2、工作电源：单相AC220V±10%，50Hz
3、工作环境：-10℃～40℃，相对湿度≤85%
4、空调系统压缩机功率：585W
5、冰箱压缩机功率：65W
6.制冷剂类型：空调系统R22、冰箱系统R600a
7、安全保护：漏电压、漏电流保护

产品构成
不。	姓名	眼镜	数量
1	训练凳	知名品牌	1套
2	电源模块		1套
3	空调电气控制模块		1套
4	冰箱电子温控模块		1套
5	冰箱智能温控模块		1套
6	空调系统（热泵）		1套
7	直冷式冰箱系统		1套
8	制冷工具	包括：切管机；倒角装置；膨胀工具、弯管器；歧管压力表；真空泵;铜管;便携式焊接工具；扳手	11件

训练课程
1．空调系统
1.1 管道设计
包括管道距离确定、切管、弯头、扩管、管道焊接等。
1.2 系统组装
将管路组装到合理位置，并进行空调系统压力和泄漏检测。
1.3 系统接线
确认空调压缩机绕组，连接空调系统管路。
1.4 系统调试
进行抽真空、充注制冷剂、电气调试、空调系统运行工况调整。
2．冰箱系统
1.1 管道设计
包括管道距离确定、切管、弯头、扩管、管道焊接等。
1.2 系统组装
将设计好的管道组装到合理位置，进行冰箱系统压力和泄漏检测。
1.3 系统接线
确认冰箱系统压缩机绕组，连接冰箱系统管路。
1.4 系统调试
进行抽真空、充注制冷剂、电气调试、冰箱系统运行工况调整。
