FPGA创新开发实训套件
GTCT-007
技术参数 1、实验箱采用主板加模块结构，连接器可靠，易于升级和维护。 2、FPGA采用EP4CE22，可选主机网口加载、主机USB口加载。 3、显示模块：12864液晶模块、TFT彩色液压晶体模块、基于SPI总线的LED。 4、信号模块：基于STM32F4生成各种信号源。 5.存储模块SD卡模块、I2C总线FLASH、SPI总线（X25045）。 6、模数及数模转换模块：AD7888、DAC5311。 7.语音接口模块：WM8731。 8、通讯接口模块：网口、USB口。 9、电机测控模块：步进电机、光电测速。 10、通讯扩展模块：高速AD/DA，转换速率不低于200MSPS。
交货
EXW
最低订单
1 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量

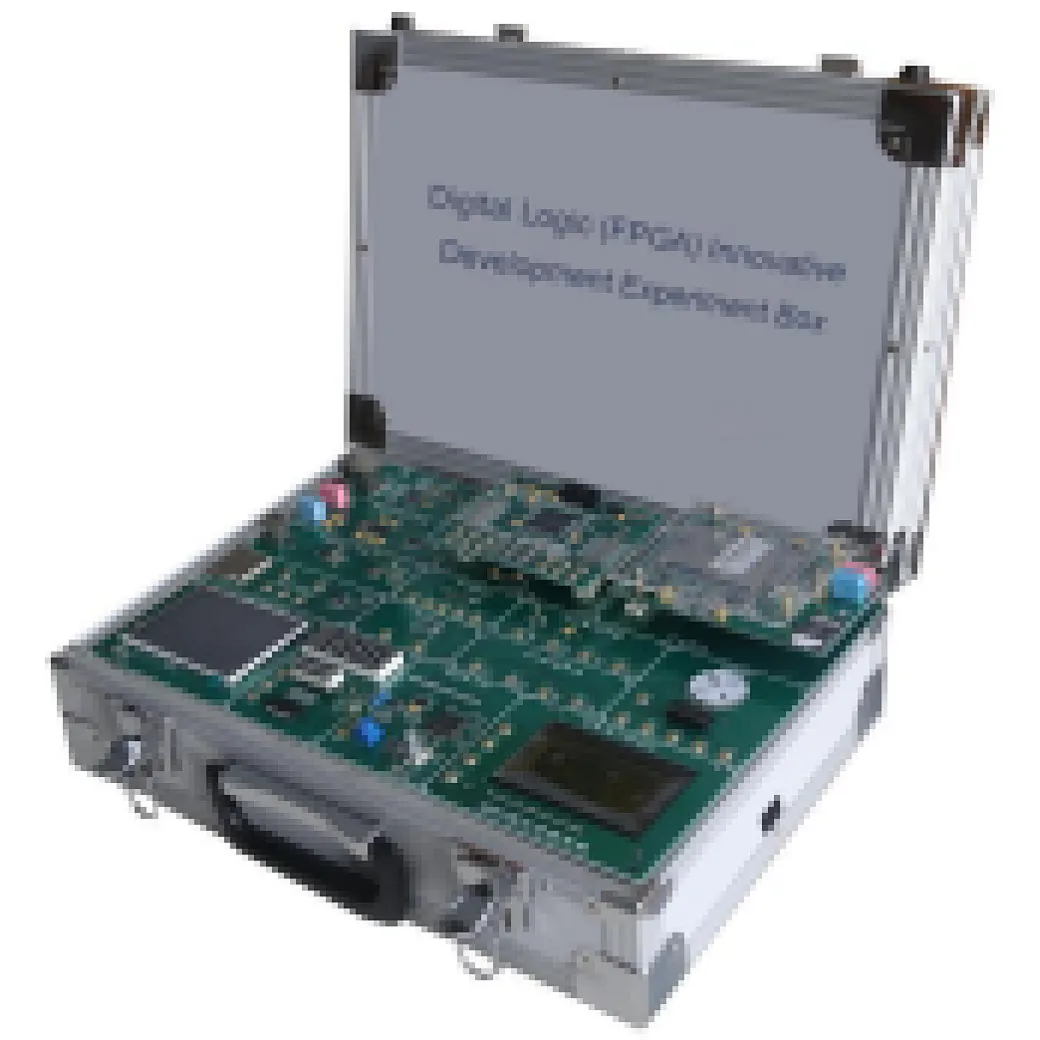

教育实训设备fpga开发实训套件是我公司适应电子技术发展而开发的新型职业实训套件实验平台。实验平台教育实训设备硬件资源丰富，职业实训套件fpga开发实训套件可满足电子通信专业学生完成数字逻辑设计课程实验、创新开发实验、工程实际算法实训的要求需要。教育培训设备fpga开发培训套件配备可扩展接口，可定制行业特定模块。并且职业培训套件fpga开发培训套件性能稳定，性价比高。
产品构成
不。 | 项目名 | 数量 | 评论 |
1 | 数字逻辑（FPGA）创新开发实验箱 | 1套 | |
2 | 万用表 | 1个 | 自我准备 |
3 | 双迹数字示波器 | 1个 | 自我准备 |
4 | 个人电脑 | 1套 | 自我准备 |
5 | JTAG下载线 | 1个 |
技术参数
1、实验箱采用主板加模块结构，连接器可靠，易于升级和维护。
2、FPGA采用EP4CE22，可选主机网口加载、主机USB口加载。
3、显示模块：12864液晶模块、TFT彩色液压晶体模块、基于SPI总线的LED。
4、信号模块：基于STM32F4生成各种信号源。
5.存储模块SD卡模块、I2C总线FLASH、SPI总线（X25045）。
6、模数及数模转换模块：AD7888、DAC5311。
7.语音接口模块：WM8731。
8、通讯接口模块：网口、USB口。
9、电机测控模块：步进电机、光电测速。
10、通讯扩展模块：高速AD/DA，转换速率不低于200MSPS。
基础实验
基本门电路和触发器：
1. 基本门电路
2. 基本触发
3. 3-8解码器
4. 8-3编码器
5、BCD八段显示译码器
6. 四选一数据选择器
7. 数值比较器
8. 4位二进制加法器
9. 4位二进制乘法器
逻辑电路
1. 移位寄存器
2.串并转换
3、单时钟同步可逆计数器
4. 序列脉冲的产生和检测
5.按键数码管循环左移显示
6.电子钟
7.按键控制
FPGA综合应用
1. 数码密码锁
2. 情报响应者
3.自动售货机
4、数字频率计
SOPC系统开发
1.基于FPGA搭建Qsys环境
2.基于Qsys的IO口操作
3.基于Qsys的USB通信
4.基于Qsys的SD卡读写
5.基于Qsys的AD转换
6.基于Qsys的DA转换
7.基于Qsys的LCD显示屏（12864点阵和TFT彩色）
8.基于Qsys的网络接口
9.基于Qsys的语音接口（WM8731）
10.基于Qsys的综合测试
FPGA通信技术应用
1.信源编解码（PAM、PCM、CVSD）
2.线路编解码（HDB3、AMI、CMI）
3、代码改造
4、通道纠错编解码（汉明、交织、循环、卷积）
5.成形滤波器和匹配滤波器的设计和更新：升余弦、升平方余弦、高斯
6、采用Gardner算法进行位同步、帧同步和定时跟踪
7. 载体追踪采用Costas环
8. 复用和解复用
9、频段调制与解调（FSK、PSK、QPSK、QAM等）
