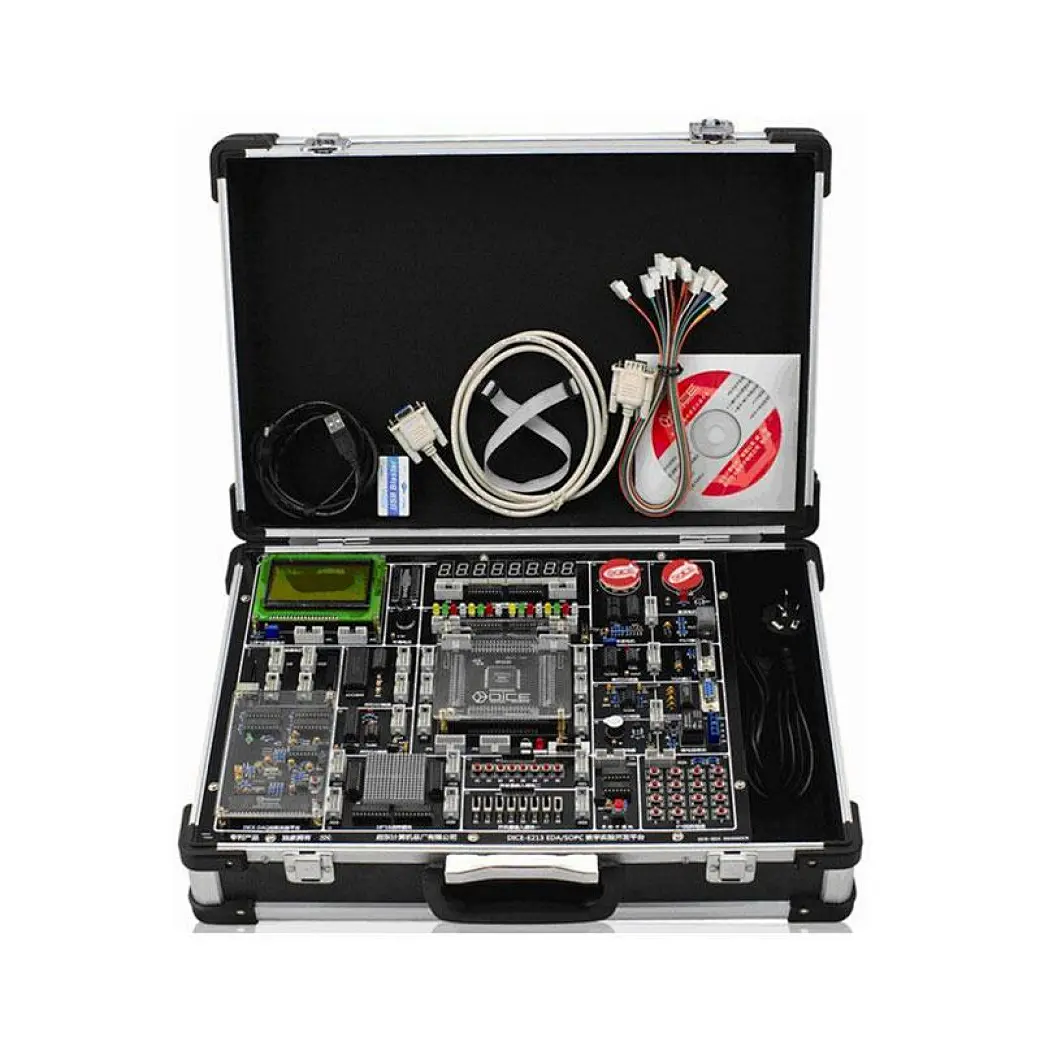

EDA/SOPC创新实训套件
GTET-E213
技术参数 尺寸：约500mm×380mm×160mm 电源：单相，AC 220V±10%，50HZ 重量：约5kg
交货
EXW
最低订单
1 组
供货能力
30组 / 月
原出产地
中国广州
备货期
45天
数量
创新实训教学设备主板可提供多种外围电路模块，满足所有实验和开发需求。创新实训教学设备电子实训套件可用于学习基础知识、其他知识和技能。 EDA/SOPC 电路。该教学设备电子实训套件也适用于高职院校、中等职业院校相关专业的教学和技能培训。同时，电子实训包还可作为技工学校、职教中心、职业资格鉴定站技能培训、技能鉴定的创新实训包。
技术参数
尺寸：约500mm×380mm×160mm
电源：单相，AC 220V±10%，50HZ
重量：约5kg
产品构成
不。 | 姓名 | 眼镜 | 数量 |
1 | 128×64液晶显示模块 | 1个 | |
2 | 时钟信号模块 | 1个 | |
3 | 可调电压模块 | 直流：0~5V | 1个 |
4 | 8位数码管显示模块 | 1个 | |
5 | 16位LED显示模块 | 1个 | |
6 | 步进电机模块 | 1个 | |
7 | 直流电机模块 | 1个 | |
8 | 液晶显示模块 | 128×64 | 1个 |
9 | 时钟信号模块 | 1个 | |
10 | PS/2键盘鼠标模块 | 1个 | |
11 | 实验扩展模块 | 1个 | |
12 | DICE-DAQ创新实验平台模块 | 1个 | |
13 | ADC 0809 并行AD转换模块 | 1个 | |
14 | DAC 0832 并行 DA 转换器 | 1个 | |
15 | EDA/SOPC核心板模块 | 1个 | |
16 | TLC5620系列DA转换模块 | 1个 | |
17 | VGA模块 | 1个 | |
18 | TLC549系列AD转换模块 | 1个 | |
19 | RS232通讯模块 | 1个 | |
20 | 蜂鸣器模块 | 1个 | |
21 | 继电器模块 | 1个 | |
22 | 16×16点阵模块 | 1个 | |
23 | 8按键开关模块 | 1个 | |
24 | 8位拨码开关模块 | 1个 | |
25 | 单脉冲模块 | 1个 | |
26 | 4×4矩阵键盘模块 | 1个 |
训练课程
软件实验
1. 七项投票
2、BCD加法器
3.英文字母显示电路
4. 触发器的基本设计
5、正负脉冲调制信号发生器
6. 四班乘法器
7.格雷码转换电路
8. 四位全加器
9. 四路并联乘法器
10. 74LS160计数器功能模块设计
11. 序列检测器
硬件实验
1. ADC0809并行A/D转换器实验
2、步进电机控制实验
3. 4×4矩阵键盘实验
4. 128×64 LCD液晶显示实验
5、键盘电路实验
6. PS/2键盘接口逻辑设计
7. TLC549系列A/D转换器实验
8、DAC0832并行D/A转换器实验
9. 16×16 LED点阵显示实验
10.时钟显示实验
11. VGA彩条信号发生器
12、RS232通讯实验
13、TLC5620系列D/A转换器实验
